Texas Instruments DRV5055-ANGLE-EVMアングル評価モジュール

Texas Instruments DRV5055-ANGLE-EVMアングル評価モジュールは、DRV5055ファミリのレシオメトリック・リニアホール効果センサを評価するプラットフォームです。DRV5055センサには、デバイスや供給電圧に応じて±21mT〜±176mTの範囲の磁場があります。これらのセンサは、3.3Vまたは5V公称単電源電圧で動作し、最大10mAの供給電流を通電します。

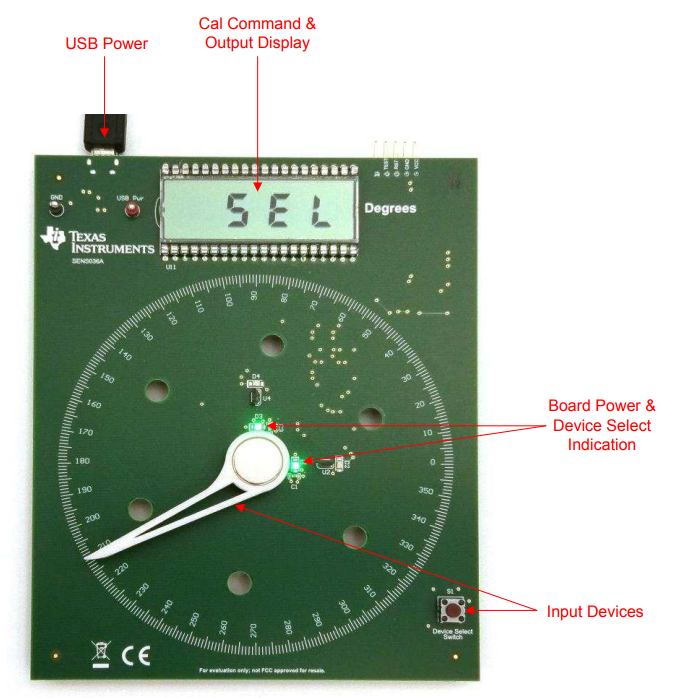

DRV5055-ANGLE-EVMアングル評価モジュールは、PCBのフロント側での制御と可視インダクタの使いやすさを実現しています。DRV5055-ANGLE-EVMは、評価向けにシングルセンサとデュアルセンサの両方のモードをサポートしています。デュアルセンサ・モードは、完全360°範囲全体で絶対角度センシングを実施し、高品質の性能を供給します。シングルセンサ・モードは、センシング範囲が180°未満でコスト効率にさらに優れたアプリケーションに適しています。DRV5055-ANGLE-EVMは、SIN/COSエンコーディングを必要とする精密な角度センシング・アプリケーションにおいて、DRV5055の機能を確実なものにします。
