Texas Instruments DRV8106-Q1車載スマートゲートドライバ

Texas Instruments DRV8106-Q1車載用ハーフブリッジスマートゲートドライバは、NチャネルパワーMOSFETの高側および低側を駆動できます。DRV8106-Q1は、ハイサイド用に統合型ダブラー充電ポンプ、ローサイド用に線形レギュレータを使用して、適切なゲートドライブ電圧を生成します。

TIのDRV8106-Q1自動車用ハーフブリッジスマートゲートドライバは、スマートゲートドライブアーキテクチャを採用しており、システムコストの削減と信頼性の向上を実現します。このゲートドライバは、デッドタイムを最適化してショートスルー状態を回避し、調整可能なゲートドライブ電流を通じて電磁干渉（EMI）を低減する制御を提供します。また、V_DS およびV_GS モニタを使用して、ドレインからソース、及びゲートショートの状態から保護します。

DRV8106-Q1ゲートドライバは、システムの安定した動作を確保するために、さまざまな保護機能を提供します。これらの機能には、電源およびチャージポンプの低電圧および過電圧モニタ、外部MOSFETのV_DS 過電流およびV_GS ゲート障害モニタ、オフラインの開放負荷および短絡診断、さらに内部の温度警告およびシャットダウン保護が含まれています。

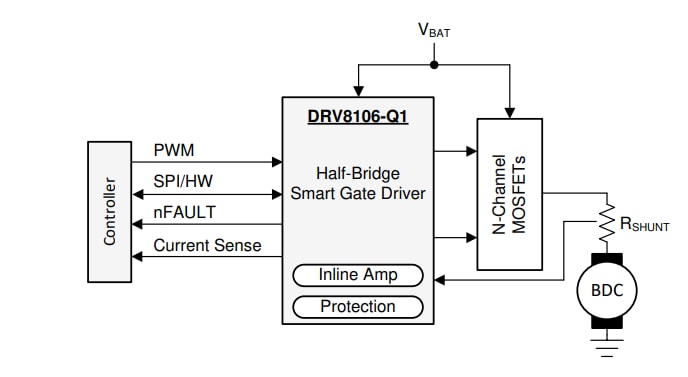

特徴

自動車アプリケーション向けAEC-Q100認定取得
- 温度グレード1：-40°C～+125°C、T_A
ハーフブリッジスマートゲートドライバ
- 動作範囲：4.9V〜37V（絶対最大値40V）
- 100% PWMのためのダブラ充電ポンプ
ピンツーピンゲートドライババリアント
- DRV8705-Q1: Hブリッジ（低圧側アンプ搭載）
- DRV8706-Q1: Hブリッジ（インラインアンプ搭載）
スマートゲートドライブアーキテクチャ
- 調整可能なスルーレート制御
- 0.5mA～62mAピークソース電流出力
- 0.5mA～62mAピークシンク電流出力
- 集積デッドタイム・ハンドシェーク
広いコモンモード電流シャントアンプ
- インライン、高圧側、または低圧側をサポート
- 利得設定を調整可（10、20、40、80V/V）
- 集積帰還抵抗器
- PWMブランキング・スキームを調整可

複数のインターフェイスオプションが利用可能
- SPI: 詳細な構成と診断
- H/W: 簡素化された制御とさらに少数のMCUピン
EMI低減のための拡散スペクトラムクロッキング
コンパクトなVQFNパッケージ（ウェッタブルフランクあり）
統合保護機能
- 専用のドライバ無効ピン（DRVOFF）
- 供給とレギュレータ電圧モニタ
- MOSFET V_DS 過電流モニタ
- MOSFET V_GS ゲート障害モニタ
- 逆極性MOSFETの充電ポンプ
- OFFライン・オープン負荷と短絡診断
- デバイスの温度警告とシャットダウン
- 障害状態割り込みピン (nFAULT)
