Texas Instruments DRV8212P Hブリッジモータドライバ

Texas Instruments DRV8212P 12V、3A Hブリッジ・モータ・ドライバは、低消費電力スリープモードが備わっているPWM制御を実現しており、電流要件がさらに低いシステムを対象に最適化されています。DRV8212Pは、NチャンネルパワーFET 4個、充電ポンプレギュレータ、保護回路が搭載されている集積モータードライバです。トリプル充電ポンプアーキテクチャによって最低1.65Vまでで動作し、1.8V供給レールと低バッテリ状態に対処できます。充電ポンプにはすべてのコンデンサが集積されており、PCBでのモータードライバの全体的なソリューションサイズを削減でき、100%デューティーサイクル動作が可能になります。

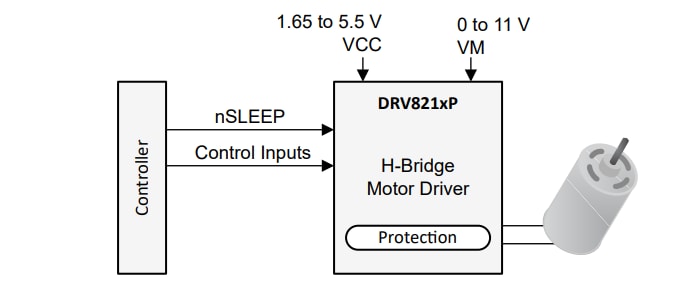

TI DRV8212Pは、業界標準PWM（IN1/IN2）制御インターフェイスをサポートしています。nSLEEPピンは、内部回路を無効にすることで超低自己消費電流ドローを達成する低消費電力スリープモードを制御します。このデバイスは、最大4Aピーク出力電流を供給し、1.65V～5.5Vの供給電圧で動作します。

DRV8212Pには供給低電圧ロックアウト（UVLO）、出力過電流（OCP）、デバイスの過温度上昇（TSD）に対して堅牢な内部保護機能が実現されています。

Texas Instruments DRV8212Pは、ピン-to-ピン、スケーラブルR_DS(on)、供給電圧オプションが備わっているファミリのデバイスの一部で、最小限の設計変更でさまざまな負荷と供給レールをサポートできます。このデバイスのファミリには、DRV8210、DRV8210P、DRV8212、DRV8212P、DRV8220があります。

特徴

NチャンネルHブリッジモータドライバ
- MOSFET ON抵抗：HS + LS 280mΩ
- 双方向型ブラシ付きDCモータ1台の駆動
- シングルまたはデュアルコイル・ラッチングリレー1個
1.65V～11V動作電源電圧範囲
4Aピーク高出力電流機能
標準PWMインターフェース（IN1/IN2）
1.8V、3.3V、5Vのロジック入力電圧をサポート
超低消費電力スリープモード
- <84.5nA @ V_VM = 5V、V_VCC = 3.3V、T_J = 25°C
- DRV8837およびDRV8837Cでのピン対ピン

保護機能
- 低電圧ロックアウト（UVLO）機能
- 過電流保護（OCP）
- サーマルシャットダウン（TSD）
ファミリのデバイス
- DRV8210: 1.65V-11V、1Ω、複数のインターフェイス
- DRV8210P:スリープピン, PWMインターフェイス
- DRV8212: 1.65V-11V、280mΩ、複数のインターフェイス
- DRV8212P:スリープピン, PWMインターフェイス
- DRV8220: 4.5V～18V、1Ω、複数のインターフェイス
