Texas Instruments DRV821xEVM評価モジュール
Texas Instruments DRV821xEVM評価モジュールは、DRV821x/8220 Hブリッジモータードライバの評価に使用することを目的とした完全ソリューションです。DRV821x/8220は、NチャンネルパワーFET 4個、充電ポンプレギュレータ、保護回路が搭載されている集積モータードライバです。
TI DRV821xEVM評価モジュールには、ブラシ付きDCモータ1台または2台のPWM高速制御向けに、専用アナログポテンショメータ2台から入力を取り入れるようにあらかじめプログラミングされているMSP430™マイクロコントローラがあります。
特徴
- 1.65V～11V動作電圧範囲
- 1.7Aピーク出力電流
- 複数の制御入力インターフェイス
フロントとバックのレイアウト

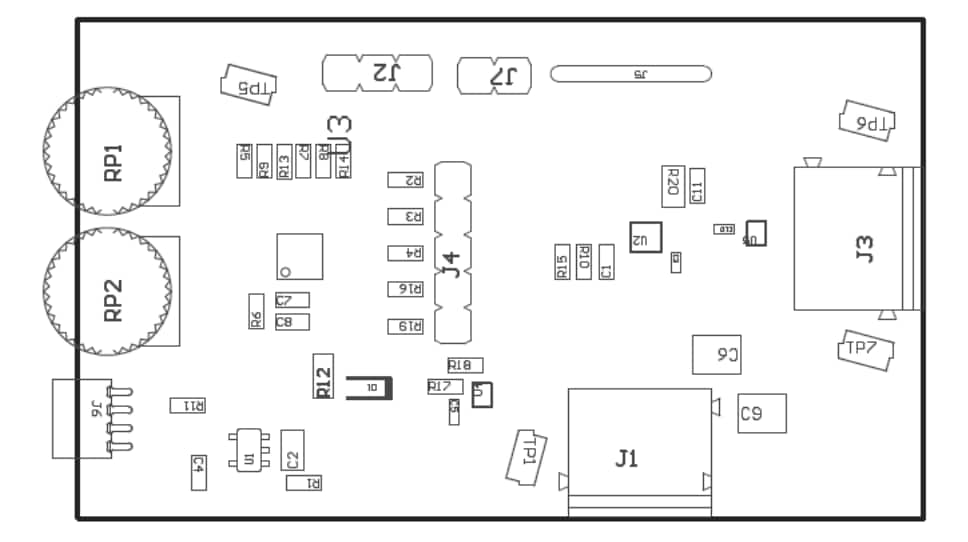

PCB（組立ビュー）
.png "Texas Instruments DRV821xEVM評価モジュール")
モード/nSLEEPヘッダーとPWMポット
