Texas Instruments DRV8421 デュアルHブリッジモータードライバ
Texas Instruments DRV8421 デュアルHブリッジ・モーター・ドライバは、家電製品やその他のメカトロニクス・アプリケーションに最適です。このデバイスは、双極ステッピングモーター、DCモーター1点または2点、またはその他の負荷を駆動できます。PWMインターフェイスにより、コントローラ回路とのインターフェイスが容易になります。各Hブリッジ・ドライバの出力ブロックは、モーター巻線を駆動するフルHブリッジとして構成されたNチャンネル・パワーMOSFETで構成されています。DRV8421は、各出力から最大2A、または並列モードで最大4Aの電流を駆動できます（12V、TA = 25°Cで適切なヒートシンクを使用した場合）。
このデバイスには、2つのバージョン（4線式入力（DRV8421A）、または2線式入力（DRV8421B））があります。2線式入力バージョン（DRV8421B）は、イネーブルや故障検出などの機能を備えています。4線式入力バージョン（DRV8421A）は、4つの入力端子への信号に基づいて4つのハーフブリッジを駆動できます。2線式入力バージョンには、低電力スリープモードも提供されます。内部回路をシャットダウンし、非常に低い静止電流を実現します。このスリープモードは、イネーブルピンを引き下げることで設定できます。
内部保護機能は、短絡保護、UVLO、OCP、過熱保護に対応しています。Texas Instruments DRV8421Bは、2線式入力デバイスであり、nFAULTピンは、あらゆる障害状態を示します。
特徴
- デュアルHブリッジ モータードライバ
- シングル/デュアルブラシDC
- ステッパ
- ソレノイド
- 動作電源電圧範囲：4~18V
- HS + LS = 900mΩ（標準、25°C）低オン抵抗
- Hブリッジあたりの大出力電流
- 最大ドライバ電流：2A（12V、TA = 25°C時）
- 並列モード利用時の最大ドライバ電流：4A（12V、TA = 25°C時）
- デバイスバージョン
- DRV8421A（4線式入力）（独立ハーフブリッジ制御）
- DRV8421B（2線式入力）（スリープモード、障害検出）
- 類似LVステッパドライバ
- DRV8410:1.65~11V(800mΩRDS(ON))
- DRV8411:1.65to11V(400mΩRDS(ON))
- DRV8411A:1.65to11V(400mΩRDS(ON))
- PWM制御インターフェイス
- 低電流3µAスリープ・モード（2線式入力バージョンのみ）
- 熱強化表面実装パッケージ
- 保護機能
- VM低電圧誤動作防止（UVLO）
- 過電流保護（OCP）
- サーマルシャットダウン機能（TSD）
- 障害状態表示ピン（nFAULT）（2線入力バージョンのみ）
アプリケーション
- プリンタ/スキャナ
- 冷蔵庫
- 電気掃除機
- 衣類乾燥機
- 一般的なブラシ付きモータとステッピングモータ
関連評価モジュール
Texas Instruments DRV8421BEVM 評価モジュール
DRV8421デュアルHブリッジモータドライバの性能評価用プラットフォーム。

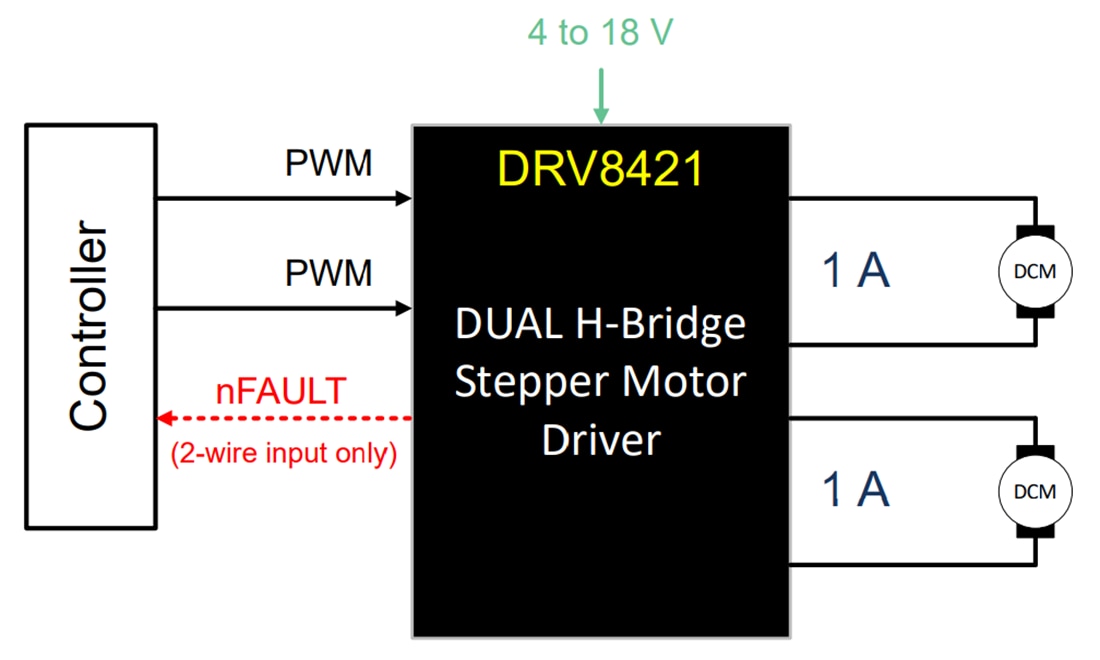

簡略図
