Texas Instruments DS160PR412-421EVM評価モジュール
Texas Instruments DS160PR412-421EVM評価モジュールは、DS160PR412およびDS160PR421クワッドチャンネルPCI Express 4.0リニア・リドライバのシグナル・コンディショニング機能の評価を目的とした高帯域幅プラットフォームです。TI DS160PR412-421EVM評価モジュールは、ボードのPCIeエッジコネクタを使用してサーバーまたはPCマザーボードのPCIeスロットに直接差し込むことができます。また、評価モジュールにある2本のPCIeコネクタのいずれかを使用してPCIeアドインカードとペアリングできます。
2台のDS160PR412および2台のDS160PR421は、PCI-Express® 4.0 16xバスの伝送距離を拡張できます。DS160PR412-421EVMボードは、標準的な準拠テスト、評価の実施、初回のシステムプロトタイピング用に使用できます。
特徴
- PCIe x16およびPCIe x8ライザーカード（最大25Gbpsの速度で動作するDS160PR412およびDS160PR421 4チャネル単方向リニアリドライバ各2台を搭載）
- DS160PR412: 1:2 MUX搭載リニアリドライバ
- DS160PR421: 2:1 DEMUX搭載リニアリドライバ
- リンクトレーニングとPCIeチャンネル拡張のシームレスなサポートを目的としたリニアイコライゼーション
- CTLEは8GHzで最高18dBまで促進
- ピン制御、SMBus、またはI2Cによるデバイス構成とMUX選択
- ヒートシンクを必要としないフロースルーレイアウト
- –40°C～85°C工業温度範囲
アプリケーション
- PCI Express Gen 1、2、3、4
- ハイスピードインターフェイス最高25Gbpsまで
- エンタープライズ・サーバ・マザーボード、ワークステーション
- 企業向けストレージ
- エンタープライズ・アドインカード、エンドポイント

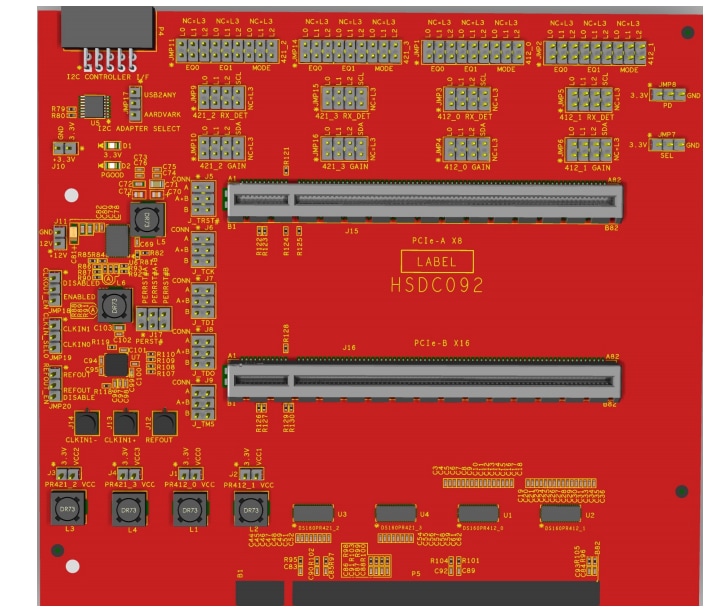

レイアウト
公開: 2021-01-05
| 更新済み: 2022-03-11
