Texas Instruments DS160PR810EVM-RSC評価モジュール
Texas Instruments DS160PR810EVM-RSC評価モジュールは、DS160PR810オクタルチャンネルPCI-Express 4.0リニアリドライバのシグナルコンディショニング機能の評価を目的とした完全な高帯域幅プラットフォームです。TI DS160PR810EVM-RSC評価モジュールは、PCIe Gen-4 x16バスの伝送距離を拡張できるDS160PR810リニア・リドライバ4台が特徴です。
DS160PR810EVM-RSC評価モジュールは、ボードの一方の端を使用してサーバーまたはPCマザーボードのPCIeスロットに差し込むことができ、ボードのもう一方の端に取り付けられたストラドル取付コネクタを使用してPCIeアドインカードとペアリングできます。DS160PR810EVM-RSC評価ボードは、標準的な準拠テスト、評価の実施、初回のシステムプロトタイピング用に使用できます。
特徴
- 最速25Gbpsまでのレートで動作する4台の8チャンネル単方向リニアリドライバを活用したPCIe x16ライザーカードオプション
- リンクトレーニングとPCIeチャンネル拡張のシームレスなサポートを目的としたリニアイコライゼーション
- CTLEは8GHzで最高18dBまで促進
- GPIOまたはI2C、SMBusを介したプログラマブルデバイス構成
- オンボード12V～3.3V、2A降圧DC/DCコンバータ
- –40°C～85°C工業温度範囲
- 5.5mm × 10mm、64ピン、リードレスWQFN 0.4mmピッチパッケージに収められたフロースルーレイアウト
アプリケーション
- PCI Express Gen-1, 2, 3, 4
- ハイスピードインターフェイス最高25Gbpsまで
- エンタープライズ・サーバ・マザーボード、ワークステーション
- 企業向けストレージ
- エンタープライズ・アドインカード、エンドポイント

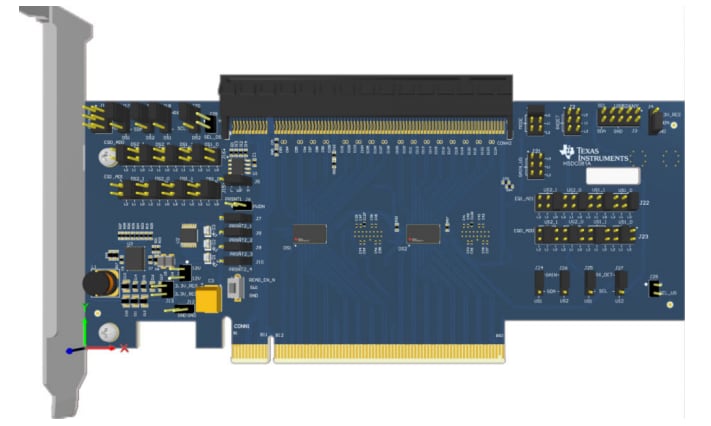

レイアウト
関連製品
Texas Instruments DS160PR822 8チャンネル・リニアRedrivers
PCIe 4.0およびUltra Path Interface（UPI）2.0最大16Gbpsをサポートするように設計されたリニアリドライバです。
Texas Instruments DS160UP822 8チャンネル・リニアRedrivers
PCIe 4.0およびUltra Path Interface（UPI）2.0最大16Gbpsをサポートするように設計された高性能リニアリドライバです。
