Texas Instruments DS320PR410-RSC-EVMリドライバ評価モジュール
Texas Instruments DS320PR410-RSC-EVMリドライバ評価モジュール (EVM) は、4チャネルPCI-Express 5.0リニア・リドライバであるDS320PR410のシグナル・コンディショニング機能を評価するための包括的な高帯域幅プラットフォームを実現します。Texas Instruments DS320PR410-RSC-EVM評価ボードは、標準準拠試験、性能評価、初期のシステム・プロトタイプ製作に使用できます。
特徴
- PCIe x16ライザー・カード・オプションは、最大32Gbpsのレートで動作する8個の4チャネル単方向リドライバを搭載
- リンクトレーニングとPCIeチャンネル拡張のシームレスなサポートを目的としたリニアイコライゼーション
- CTLEは16GHz時に最大22dBの向上を実現
- EEPROM、GPIO、I2C、SMBusのいずれかを経由してプログラム可能なデバイス構成
- オンボード12V～3.3V、2A、降圧DC/DCコンバータ
- –40°C～85°C工業温度範囲
- フロー・スルー (アーキテクチャ) による(PCB) レイアウト、4mm×6mm、40ピン0.4mm間隔のリードレスWQFNパッケージ
アプリケーション
- PCI Express Gen-1, 2, 3, 4, 5
- 最大32Gbpsの高速インターフェイス
- エンタープライズ・サーバ・マザーボード、ワークステーション
- 企業向けストレージ
- エンタープライズ・アドインカード、エンドポイント

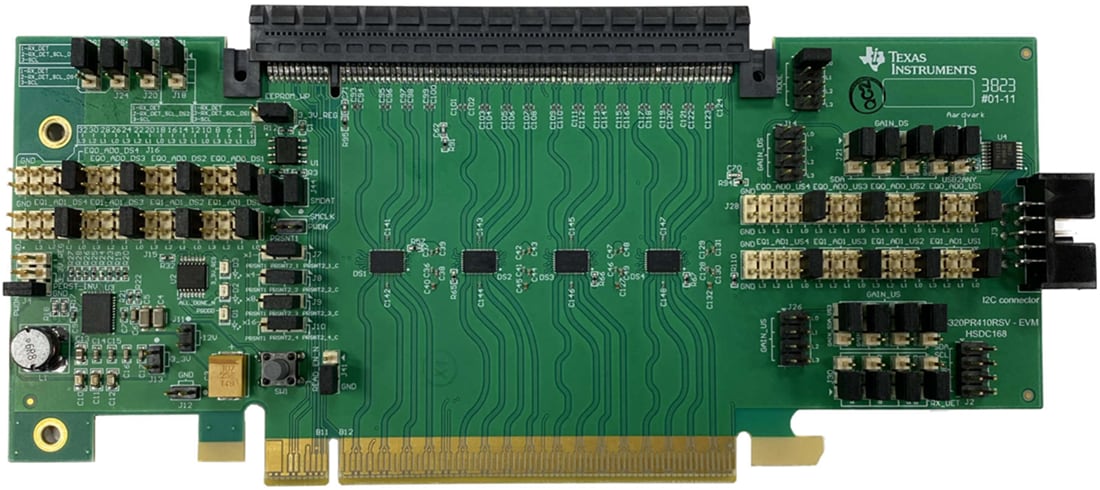

ボードレイアウト
関連製品
Texas Instruments DS320PR4104 チャネル リニア リドライバ
PCle™ 5.0、CXL2.0、UPI2.0、および最大32Gbpsインターフェイスをサポートするように設計されています。
