Texas Instruments ESD341 TVS ESD保護ダイオード
Texas Instruments ESD341 TVS ESD保護ダイオードは、HDMI 1.4回路保護用のTVS ESD保護ダイオードです。ESD341は、国際規格EC61000-4-2（レベル4）で規定されている最大レベルで発生したESDを散逸させるように指定されています。最高3.4Gbpの高速インターフェイス保護を実現する0.66pF（標準値）のIO容量が特徴で、HDMI 1.4bといったプロトコルをサポートしています。動的抵抗と制限電圧が低いため、過渡事象に対してシステムレベルの保護が保証されます。
30kVのESD定格および5.4Aのサージ耐性を備え、小さなパッケージ封止で堅牢な過渡保護を実現しており、ポータブル電子機器やウェアラブルといった実装スペースが限られている他のアプリケーションで3.6Vの電源レールを保護します。Texas Instruments ESD341は、業界標準0201（DPL）パッケージで販売されています。
特徴
- IEC 61000-4-2 Level 4 ESD保護
- 接触放電30kV
- 空隙放電30kV
- 5.4A (8/20 µs) IEC 61000-4-5サージ保護
- IO容量0.66pF（標準）
- DC破壊電圧±6.2V（標準）
- 超低漏れ電流100nA（最大）
- 16Aで10.2VのTLP低ESD制限電圧
- 5GHz（帯域幅–3dB、DPL）低挿入損失
- 最大3.4Gbpsの高速インターフェイスに対応
- –40°C～+125°C産業温度範囲
- 省スペースの業界標準0201フットプリント（0.6mm × 0.3mm × 0.3mm）
アプリケーション
- 最終機器
- ウェアラブル
- スマートスピーカ
- 携帯用電子機器
- 小型電化製品
- ラップトップとデスクトップ
- TVとモニタ
- ヘッドユニット
- 後部座席エンターテイメント
- ドッキングステーション
- インターフェイス
- USB 2.0
- USB 3.0
- HDMI 1.4および2.0
- LVDS
- ディスプレイポート
- SIMカード

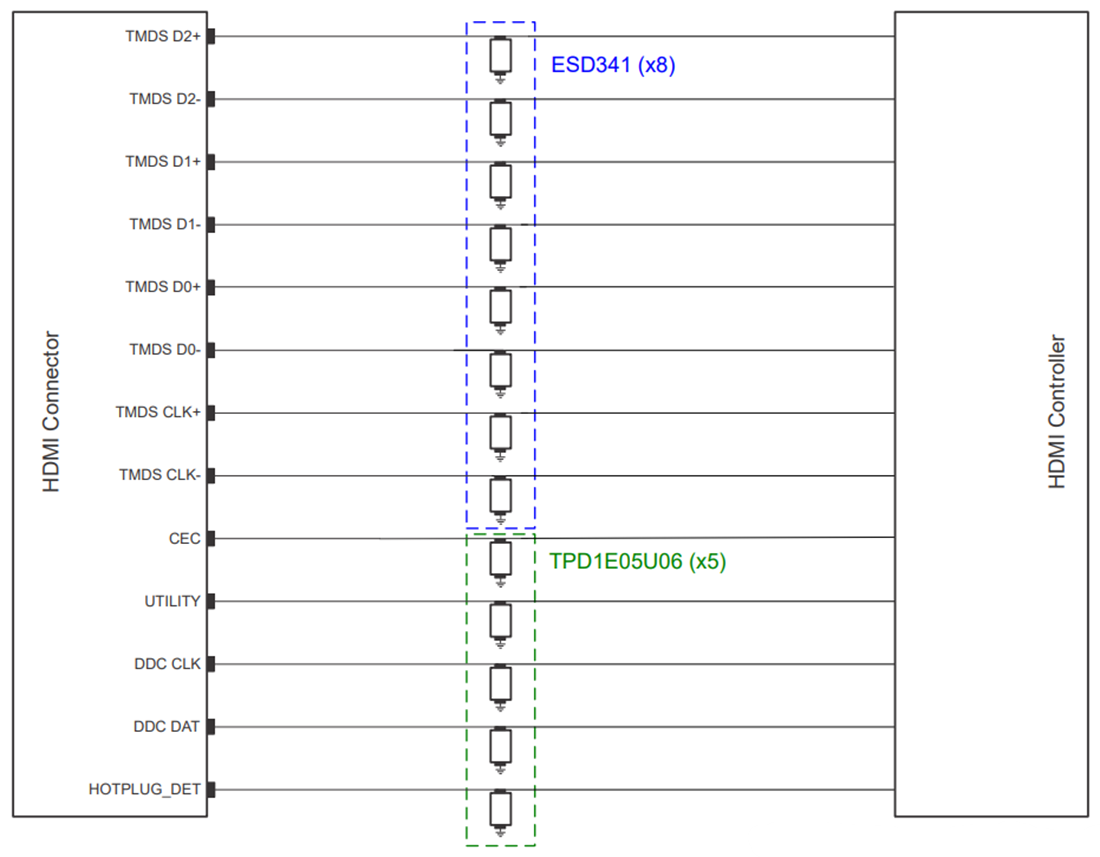

代表的なアプリケーション
関連のある開発ツール
Texas Instruments ESDEVM評価モジュール (EVM)
あらゆる数のデバイスの試験を可能にするために、従来のすべてのESDフットプリントが備わっています。
