Texas Instruments ESDS312/ESDS314 TVS ESD保護ダイオード・アレイ
Texas Instruments ESDS312/ESDS314 TVS ESD保護ダイオード・アレイは、イーサネット、USB、汎用データ線サージ保護最大25A（8/20μs）用に設計されています。ESDS312、ESDS314は単方向で、国際規格EC61000-4-2（レベル4）で規定されている最大レベルで発生したESDを散逸させるように指定されています。このデバイスは、1チャンネルあたり4.5pF IO容量が特徴で、イーサネット10/100/1000、USB 2.0、GPIOといった高速インターフェイスの保護に最適です。動的抵抗とクランピング電圧が低いため、過渡事象に対してシステムレベルの保護が保証されます。
特徴
- IEC 61000-4-2レベル4 ESD保護
- ±30kV接触放電
- ±30kV空中放電
- IEC 61000-4-4 EFT保護
- 80A（5/50ns）
- IEC 61000-4-5サージ保護
- 25A (8/20µs)
- 25A Ippで6.5Vの低サージ・クランピング電圧
- IO容量
- 4.5pF（typ）
- DC破壊電圧: 5.5V（最小）
- 超低漏えい電流: 5nA（typ）
- 最大5Gbpsの高速インターフェイスに対応
- 工業温度範囲: –40°C～+125°C
- 簡単なフロースルー・ルーティング・パッケージ（ESDS312）
アプリケーション
- 最終製品
- イーサネットスイッチ
- アクセスポイント
- ゲートウェイ
- プリンタ
- DVRおよびNVR
- インターフェイス
- イーサネット10/100/1000Mbps
- USB 2.0
- GPIO

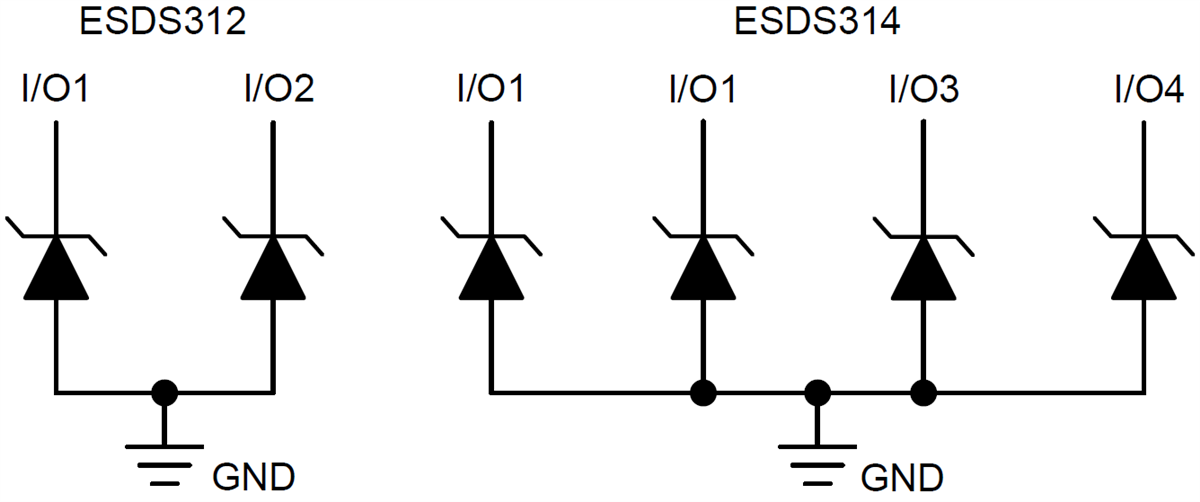

機能ブロック図
公開: 2018-10-22
| 更新済み: 2024-04-19
