Texas Instruments HD3SS213 5.4Gbps DisplayPort差動Mux
Texas Instruments HD3SS213 5.4Gbps DisplayPort差動スイッチは、2つのソースのいずれかから1つのターゲットロケーションに、2つの完全DisplayPort 4レーン・ポートを切り替える能力を備えた高速受動スイッチです。また、1つのソースを2つのシンクのいずれかに切り替えます。DisplayPortアプリケーションを対象とするHD3SS213は、ZEQパッケージに納められた補助（AUX）、ディスプレイデータチャンネル（DDC）、ホットプラグ検出（HPD）信号の切り替えに対応しています。
標準的なアプリケーションの1つは、1つのDisplayPortシンクの駆動に2基のGPUが含まれているマザーボードです。GPUは、Dx_SELピンで選択されます。もう1つのアプリケーションは、例としてサイドコネクタとドッキングステーションコネクタの2つのシンクのいずれかの間で、1つのソースを切り替える必要がある場合です。スイッチングは、Dx_SELおよびAUX_SELピンを使用して制御されます。Texas Instruments HD3SS213は、拡張工業温度範囲（–40°C～105°C）全体で3.3Vの単一電源電圧で動作します。
特徴
- DisplayPort 1.2電気規格との互換性あり
- 最大5.4Gbpsのデータレートをサポートする2:1および1:2スイッチング
- HPDスイッチングに対応
- AUXおよびDDCスイッチングをサポート
- 5.4GHz全体で広い–3dBの差動BW
- 優れた動的特性（2.7GHzで）
- クロストーク=–50dB
- 絶縁=–25dB
- 挿入損失 = –1.5dB
- リターン損失 = –13dB
- 最大ビット‐ビット・スキュー= 5ps
- VDD 動作範囲: 3.3V ±10%
- パッケージオプション
- 5mm × 5mm、50ピンnFBGA
- 出力イネーブル（OE）ピンがスイッチを無効にして電力を節約
- HD3SS213 < 10mW（OE = Lの場合のスタンバイ< 30µW）
アプリケーション
- PCとノートPC
- タブレット
- 接続された周辺機器とプリンタ

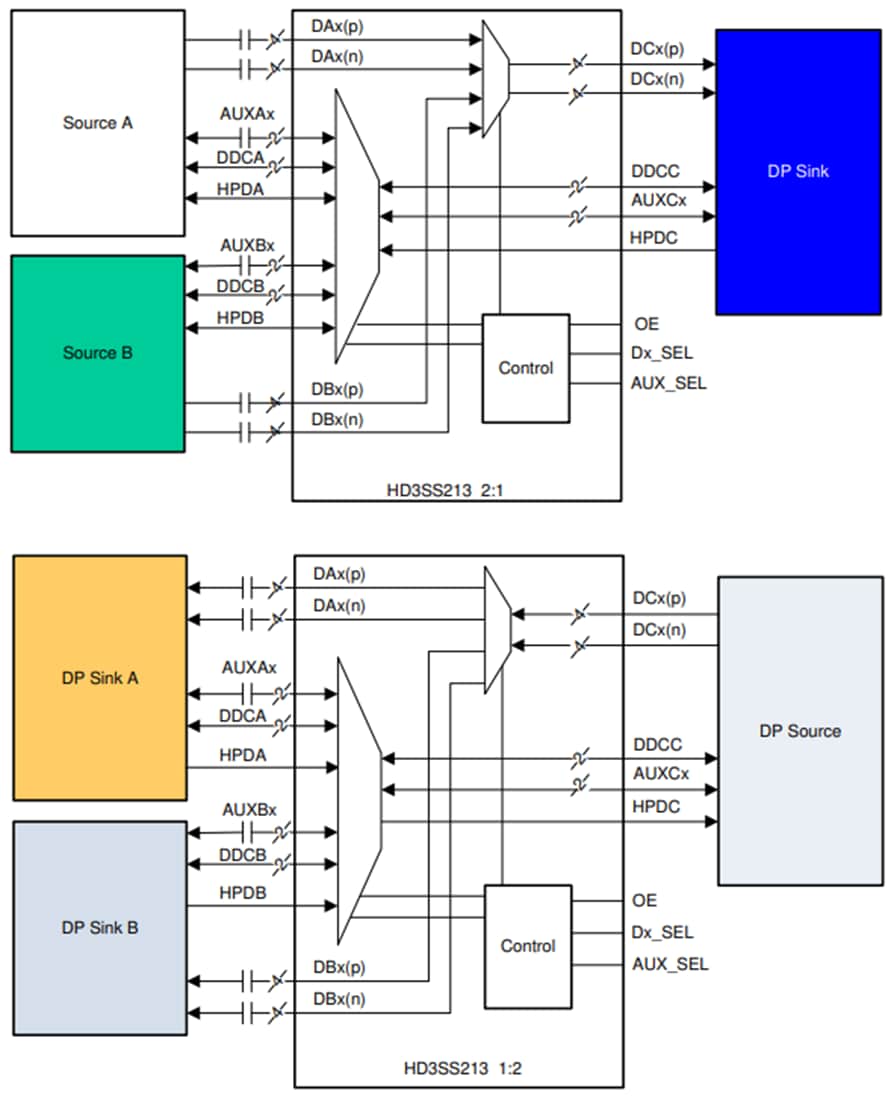

機能ブロック図
