Texas Instruments HEADON-MAG-ACC磁気センシングアタッチメント

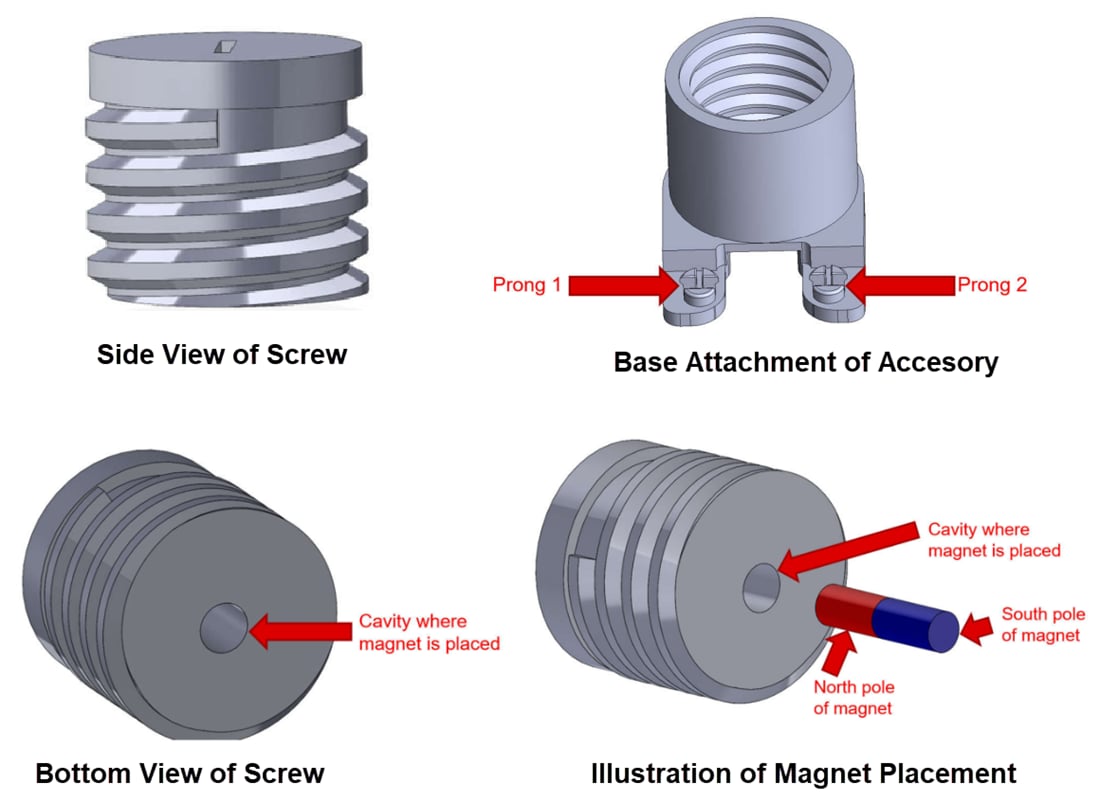

Texas Instruments HEADON-MAG-ACCの最初の部分は、3mmピッチのねじ山があるネジです。ネジの底部には、N52グレードの円筒形磁石を配置する開口部があり、これによりホール位置センサが感知できるZ方向の磁場が発生します。ベースの上部のネジを完全に緩めると、アタッチメントからホール位置センサのパッケージの上部までの距離は約16.5mmになります。ネジのねじ山の長さは12.7mmです。その結果、ベース上部でネジが完全に緩んだ状態から、ネジをベースに完全にねじ込んだ状態までの直線変位は約12.7mmになります。さらに、ネジを完全に締めた状態では、ホールセンサパッケージ上部から磁石までの距離は約3.8mmになります。

アタッチメントの2つ目の部分はベースです。アタッチメントのネジ部分は、ホール位置センサの真上にあるベースの上部に固定されます。ネジは手で回すか、またはネジの上部のスロットにマイナスドライバー当てて回すことができます。ベース内にあるネジを時計回りに回すと、磁石とホールセンサの距離が縮まり、ホール位置センサによって感知される磁束密度が増加します。ホール位置センサからネジ内に埋め込まれた磁石までの距離を増やし、ネジを反時計回りに回転させる必要があります。感知された磁束密度と磁石の特性情報を使用して、磁石からホールセンサーまでの直線距離を計算できます。
