Texas Instruments INA2290EVM評価モジュール
Texas Instruments INA2290EVM評価モジュールは、ユーザーによる切断が可能な完全独立したボード5台が搭載されている小型サイズです。TI INA2290EVM評価モジュールは、最高120Vまでのコモンモード入力および5A（オンボードシャント）入力機能が搭載されたINA2290デュアルチャンネルの5つのゲインバリエーションのそれぞれに対してスキーム的に同一のボード5台に対応しています。
各ボードは、VS、GND、OUTの試験ポイント、および各チャンネルのVIN+とVIN-の端子台をサポートしています。入力フィルタと出力フィルタリング、およびオンボード2512サイズのシャント抵抗器の迅速な実装は、パッドとソケットを介して実現できます。
特徴
- 差動電圧またはシャント・レジスタを使用して、INA2290のテストを簡単に実施
- パッドとソケットによって、SMDフィルタリングの迅速な実装が可能
- 破損の可能性があるパネルを使用すると、顧客は、すべてのゲイン・バリアントを使用して実験とテストが可能

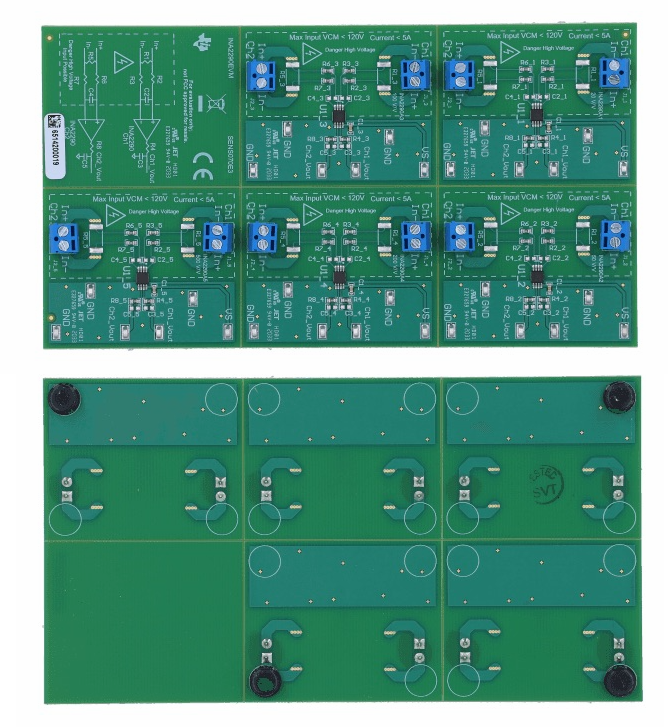

フロントとバックのレイアウト
