Texas Instruments INA310x/INA310x-Q1電流センスアンプ

Texas Instruments INA310x/INA310x-Q1電流センス・アンプは、広いコモンモード範囲でシャント抵抗器の電圧降下を測定できる超高精度の電流センス・アンプです。この範囲は統合されたコンパレータでの電源電圧に関係なく、-4V ~ 110Vです。高精度の電流測定精度は、低いオフセット電圧 (最大20µV) 、小さなゲインエラー (最大0.15%) 、高いDC CMRR (標準160dB) の組み合わせによって実現されます。INA310x/INA310x-Q1には、1.3MHzの高信号帯域幅があり、高電圧DC電流測定および高速過電流保護などの高速アプリケーションを対象に設計されています。

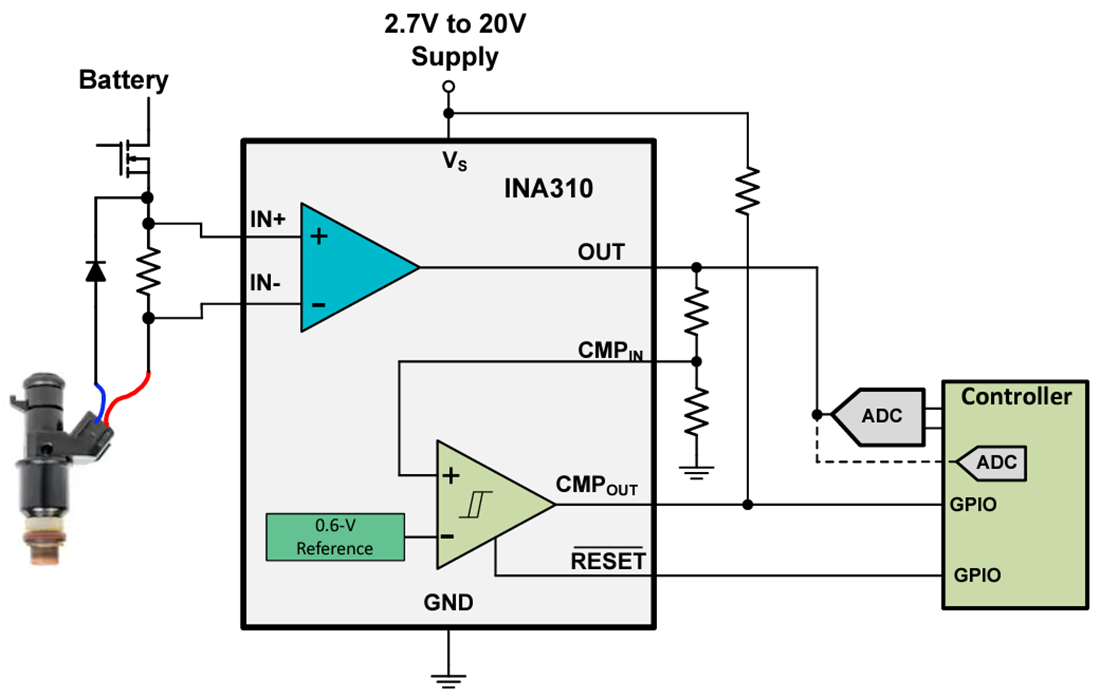

Texas Instruments INA310x/INA310x-Q1には、オープンドレイン・コンパレータおよび0.6V閾値を実現している内部リファレンスが組み込まれています。外部抵抗分圧器は、電流トリップポイントを設定します。コンパレータには、リセットピンの接地（あるいはオープンにする）によって透明にすることができるラッチ機能が搭載されています。INA310x/INA310x-Q1は、2.7V～20Vの単供給で動作し、1.6mAの供給電流（標準）を消費します。INA310x/INA310x-Q1には、20V/V、50V/V、100V/V、200V/V、500V/Vの5つのゲインオプションがあります。これらのゲインオプションは、電流センシング・アプリケーションを対象とした広いダイナミックレンジに対処できます。INA310x／INA310x-Q1は、-40°C ~ +125°Cの動作温度範囲に指定されており、省スペース8ピンVSSOPパッケージです。INA310x-Q1は、自動車アプリケーションを対象としたAEC-Q100認定を受けています。

特徴

広いコモンモード電圧
- 動作電圧：-4V ~ +110V
- 耐電圧：-20V ~ +120V
高い信号帯域幅：1.3MHz
2.5V/µsスルーレート
非常に優れたCMRR：160dB
精度
- ゲイン誤差（最大）
  - バージョンA：0.15%、10ppm/°Cのドリフト
  - バージョンB：0.5%、20ppm/°Cのドリフト
- オフセット電圧（最大）
  - バージョンA：±20µV、±0.25µV/℃のドリフト
  - バージョンB：±150µV、±1µV/℃のドリフト

オンボードのオープン・ドレイン・コンパレータ
内部のコンパレータ基準電圧：0.6V
伝搬遅延時間：1µs
コンパレータのラッチ機能
利用可能なゲイン
- INA310A1、INA310B1：20V/V
- INA310A2、INA310B2：50V/V
- INA310A3、INA310B3：100V/V
- INA310A4、INA310B4：200V/V
- INA310A5、INA310B5：500V/V
パッケージ・オプション：VSSOP-8
