Texas Instruments INA597高精度E-trim™差動アンプ
Texas Instruments INA597高精度e-trim™差動アンプは、低消費電力の広帯域幅差動アンプで、コスト重視のアプリケーションを対象としています。INA597は、高精度オペレーショナルアンプ（オペアンプ）と高精度レジスタ・ネットワークで構成されています。レジスタの優れた追跡によって、温度全体でのゲイン精度とコモンモード除去を維持します。低オフセット（最大200µV）、低オフセットドリフト（最大5µV/°C）、高スルーレート（18V/µs）、最大500pFの高容量負荷駆動といった独自の機能によって、INA597は、高電圧産業アプリケーションを対象とした堅牢で高性能の差動アンプとなっています。
内部オペアンプのコモンモード範囲は、負の供給にまで及んでおり、デバイスは単電源アプリケーションで動作できます。このデバイスは、シングル（4.5V～36V）またはデュアル供給（±2.25V～±18V）で動作します。差動アンプは、一般的に使用される多くの回路の基盤です。Texas Instruments INA597は、高価な高精度レジスタ・ネットワークを使用せずに、この回路機能を実現します。
特徴
- 200µV（最高）低オフセット電圧
- ±5µV/°C（最高）低オフセット電圧ドリフト
- 1kHz低ノイズで18nV/√Hz
- ±0.03%（最大）低ゲイン誤差
- 88dB（最小）高コモンモード除去
- 2MHz GBW広帯域幅
- アンプあたり1.1mAの低自己消費電流
- 18V/µs高スルーレート
- 500pFの高容量負荷駆動能力
- 広い電源電圧範囲
- 4.5V～36V単電源
- ±2.25V～±18Vデュアル供給
- –40°C～+125°Cに指定された温度範囲
- 8ピンSOICおよびVSSOPパッケージ
アプリケーション
- データアクイジション（DAQ）
- センサモジュールとタグ（資産追跡用の）
- 流量トランスミッタ
- 光学モジュール
- 電源モジュール
- AC駆動位置フィードバック
- サーボ駆動位置フィードバック
- 電圧コンディショニングモジュール

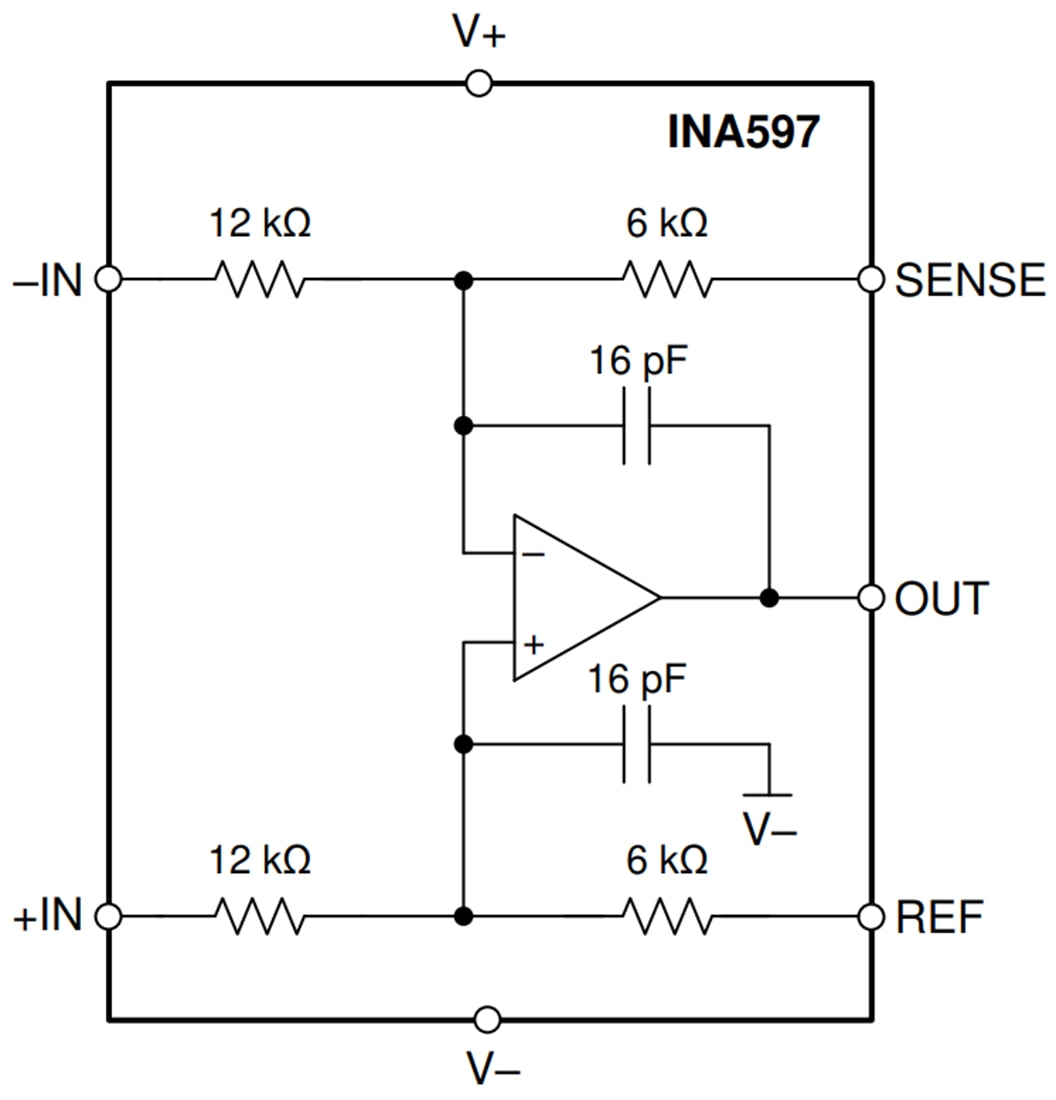

機能ブロック図
