Texas Instruments LMK04208超低ノイズクロックジッタクリーナ

Texas Instruments LMK04208超低ノイズクロックジッタクリーナは、高度なクロックのジッタのクリーニング、生成、分配付きの高性能クロックコンディショナです。このデバイスには、次世代システムの要件を満たす高度な機能が備わっています。デュアルループPLLatinum™アーキテクチャにより、低ノイズのVCXOモジュールを使用して111fsのRMSジッタ（12kHz～20MHz）、または低コストの外付け水晶振動子およびバラクタダイオードを使用して200fs以下のRMSジッタ（12kHz～20MHz）を実現できます。デュアルループアーキテクチャは、2つの高性能な位相調整されたループ（PLL）、低ノイズの水晶発振器回路、高性能な電圧制御発振器（VCO）で構成されます。最初のPLL（PLL1）は低ノイズのジッタクリーナ機能を提供し、2番目のPLL（PLL2）はクロック生成を行います。

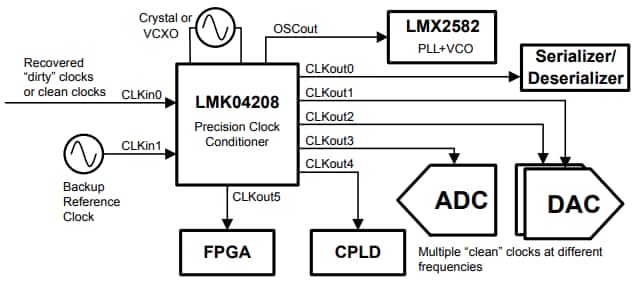

特徴

Ultra-low RMS jitter performance
- 111fs, RMS jitter (12kHz to 20MHz)
- 123fs, RMS jitter (100Hz to 20MHz)
Dual loop PLLatinum™ PLL architecture
PLL1:
- Integrated low-noise crystal oscillator circuit
- Holdover mode when input clocks are lost
- Automatic or manual triggering/recovery
PLL2:
- Normalized PLL noise floor of –227dBc/Hz
- Phase detector rate of up to 155MHz
- OSCin frequency-doubler
- Integrated low-noise VCO or external VCO mode
Two redundant input clocks with LOS
- Automatic and manual switch-over modes

50% duty cycle output divides, 1 to 1045 (even and odd)
Six LVPECL, LVDS, or LVCMOS programmable outputs
Digital delay (fixed or dynamically adjustable)
25ps step analog delay control
Seven differential outputs, up to 14 single-ended
- Up to six VCXO/crystal buffered outputs
Clock rates of up to 1536MHz
0-delay mode
Three default clock outputs at power-up
Multi-mode: dual PLL, single PLL, and clock distribution
–40°C to +85°C industrial temperature range
3.15V to 3.45V operation
64-Pin WQFN package (9mm × 9mm × 0.8mm)
