Texas Instruments LMK5B33216EVM 評価モジュール
Texas Instruments LMK5B33216EVM評価モジュールは、LMK5B33216ネットワーク・クロック・ジェネレータ/シンクロナイザの評価に適しています。 このモジュールは、APLL直結のオプションのリファレンス入力および、上記のデバイスと50Ω の試験装置のインターフェイスを確立するために、クロック入力およびクロック出力向けのSMAコネクタを複数搭載しています。 オンボードTCXO (温度補償水晶発振器) の実装により、フリーランニング、ロック済み、あるいはホールド・オーバーの各動作モードでLMK5B33216を評価できます。LMK5B33216EVMモジュールには、3フィートのmini-USBケーブル (MPN 3021003-03) も含まれています。
LMK5B33216EVM モジュールには、プログラム可能なループ帯域幅を備えた3つのデジタルフェーズロックループ（DPLL）と3つのアナログフェーズロックループ（APLL）が統合されています。このモジュールは、TIクロックアンドシンセサイザ（TICS）プロソフトウェアグラフィカルユーザーインターフェイス（GUI）を搭載したPCを利用して、オンボードUSBマイクロコントローラインターフェイスを通じて設定できます。
特徴
- 評価、コンプライアンステスト、システムのプロトタイピングに使用
- プログラム可能な帯域幅を備えた3つのデジタル位相ロックループ（DPLL）
- 柔軟なクロック生成のための3つのフラクショナルアナログフェーズロックループ（APLL）
- DPLLへの2つのリファレンス入力により、無瞬断切り替え (ヒットレス・スイッチング) とホールド・オーバーをサポート
- 3フィート mini-USBケーブル (MPN 3021003-03) が付属
- デバイスへの電力供給方法をサポート
- 16個の出力クロック
- 柔軟な発振器ソース：
- オンボード温度補償水晶発振器（TCXO）または他の水晶発振器（XO）の複数のフットプリントの1つ
- 温度補償水晶発振器 (TCXO)
- オーブン制御水晶発振器（OCXO）または外部SMA入力オプション
- カスタム起動クロック構成用のオンチップ電気的に消去可能プログラム可能読み取り専用メモリ（EEPROM）
関連するネットワーク・シンクロナイザ
Texas Instruments LMK5B33216ネットワーク・シンクロナイザおよびジッタ・クリーナ
タイミング精度が < 5nsのイーサネット・ベースのネットワーキング・アプリケーションの厳しい要件に適合できます。

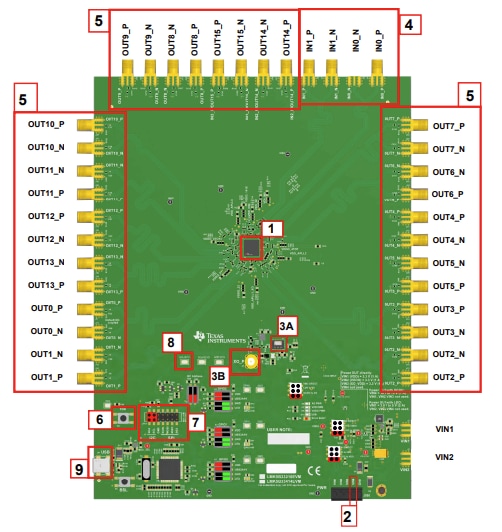

主要コンポーネント - EVM上面
その他の資料
公開: 2024-01-05
| 更新済み: 2024-01-11
