Texas Instruments LMX2485デルタシグマ型
低消費電力デュアルPLL
Texas Instruments LMX2485デルタシグマ型低消費電力デュアルPLLは、低消費電力、高性能のデルタシグマ型フラクショナルN PLLで、補助整数N PLLを備えています。デルタシグマ型アーキテクチャによって、低オフセット周波数でのフラクショナルスパーは、ループ帯域外の高い周波数にプッシュされます。スパーと位相ノイズエネルギーをより高い周波数に近づくようにプッシュする能力は、モジュレータオーダーの直接機能です。アナログ補償とは異なり、LMX2485に使用されているデジタルフィードバックの技術は、ウェハ処理中の温度とバリエーションの変化に対して高い耐性があります。LMX2485デルタシグマ型モジュレータは最大4次までプログラム可能で、これによってシステムの位相ノイズ、スパー、およびロック時間要件に適合するように最適なモジュレータオーダー選択が可能になります。
特徴
- より低い分割比率のためのトリプルモジュラスプリスケーラ
- RF PLL: 8/9/12/13または16/17/20/21
- IF PLL: 8/9または16/17
- 高度なデルタシグマ・フラクショナル補正
- 12ビットまたは22ビットの選択可能なフラクショナルモジュール
- 4番目までのオーダーがプログラマム可能なデルタシグマ型モジュレータ
- ロック時間の向上とプログラミング用機能
- ファーストロック/サイクルスリップリダクション
- 統合タイムアウトカウンタ
- ファーストロックで周波数を変更するためのシングルワードの書き込み
- 幅広い動作範囲
- LMX2485 RF PLL: 500MHz～3.0GHz
- LMX2485E RF PLL: 50MHz～3.0GHz
- 役立つ機能
- デジタルロック検出出力
- ハードウェアとソフトウェアのパワーダウン制御
- オンチップクリスタルリファレンス周波数ダブラ
- 最大50MHzのRF位相比較周波数
- ICCでの2.5～3.6ボルト動作= 3.0Vで5.0mA
|
アプリケーション
- 携帯電話および基地局
- CDMA、WCDMA、GSM/GPRS、TDMA、EDGE、PDC
- 直接デジタル変調アプリケーション
- 衛星およびケーブルTVチューナー
- WLAN規格
|
|
|
LMX2485E評価ボード
Texas Instruments LMX2485E評価ボードは、LMX2485E 2.6 GHz/0.8 GHz PLLatinum™デュアル周波数シンセサイザの評価を簡素化します。このボードの主要な機能は、低RF入力周波数つまり50MHzでLMX2485Eデバイスの性能を評価することです。ボードを使用すると、対応回路を追加することなく、全ての性能を測定することが可能です。評価ボードは、LMX2485Eデバイス、ディスクリートコンポーネントで構築されたRF VCOモジュールとRFループフィルタで構成されています。SMAフランジ取り付けコネクタは、外部リファレンス入力、RF VCO出力、電源接続用に提供されています。ケーブルアセンブリは評価ボードにバンドルされており、並列ポートからPCに接続します。MICROWIRE™シリアルポートエミュレーションを用いることで、含まれているCodeLoaderソフトウェアをPC上で実行可能であり、評価と測定を目的としたLMX2485E内部レジスタのプログラミングを促進できます。
|
|
|
|

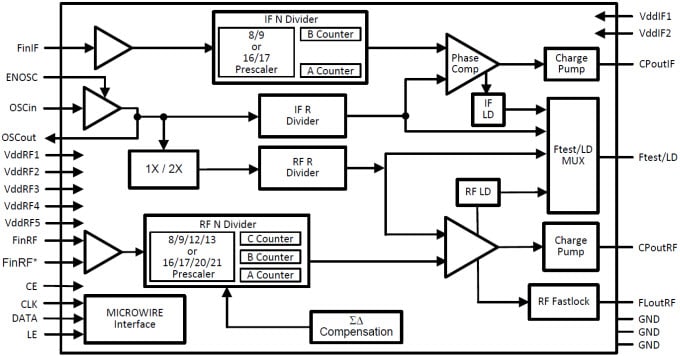

機能ブロック図
 |
