Texas Instruments MCT8315Z3相BLDC モータードライバ

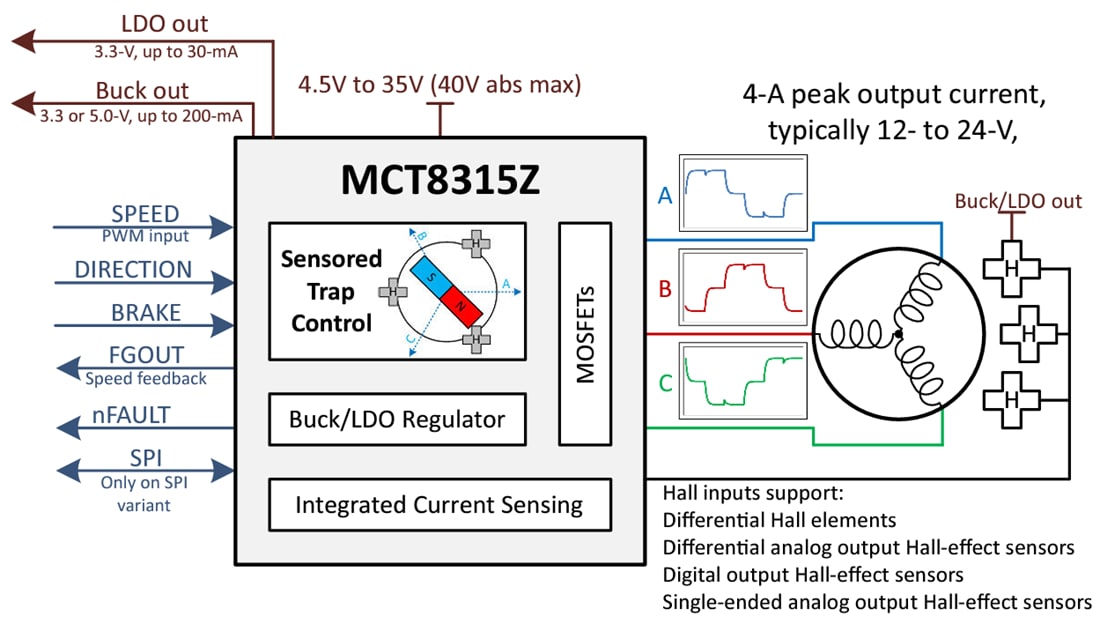

Texas InstrumentsMCT8315Z3相BLDC モータ ドライバは、12V/24Vブラシレス DCモータを駆動する顧客向けに、シングルチップのセンサ付きでコード不要の台形ソリューションを提供します。BLDCモーターを回転させるために外部マイクロコントローラは不要です。MCT8315Zは、40Vの絶対最大能力を持ち、275mΩ(HS+ LS) の低 R_DS(ON) を持つ3つのハーフブリッジを統合し、ハイパワードライブ能力を可能にします。統合された電流制限機能により、起動時または高負荷状態時にモータ電流が制限され、外付けの検出抵抗が不要になります。MCT8315Z出力電圧調整可能な降圧レギュレータと、外部回路に電力を供給するために使用できる LDOを提供します。MCT8315Zは位置検出用の 3 つのアナログ ホール コンパレータを統合し、センサ付き台形 BLDC モーター制御を実現します。制御方式は、モーター電流制限動作から進角まで、レジスタ設定またはハードウェアピンを通じて高度に構成可能です。速度はPWM入力によって制御できます。
