Texas Instruments MSPM0C1105/6混合信号マイクロコントローラ
テキサス・インスツルメンツ (Texas Instruments) MSPM0C1105/6 ミックスドシグナル マイクロコントローラは、最大32MHzの周波数で動作するArm® Cortex®-M0+ 32ビットコア プラットフォームをベースにしています。これらのMCUは、統合型 超低消費電力 32ビット MSPM0 MCUファミリに含まれます。
TI MSPM0C1105/6 マイクロコントローラは、幅広いパッケージオプションで、高性能なアナログペリフェラルの統合を実現しています。これらのMCUは-40°C〜+125°Cの拡張温度範囲をサポートしており、1.62V〜3.6Vの電源電圧で動作します。
特徴
- メモリ保護ユニット付きArm 32ビット Cortex-M0+ CPU、最大32MHzの周波数
- 動作特性
- 拡張温度：-40°C ~ +125°C
- 広い電源電圧範囲：1.62V〜3.6V
- メモリ
- 最大64KBのフラッシュメモリ
- 8KBのSRAM
- 高性能アナログペリフェラル
- 最大27の外部チャネルを持つ12ビット1.6MspsA/Dコンバータ (ADC)
- 1.4Vまたは2.5Vの構成可能な内部共有電圧リファレンス（VREF）
- 8ビット リファレンスDACを内蔵したコンパレータ（COMP）
- 集積温度センサ
- 最適化された低消費電力モード
- RUNモード：91µA/MHz（CoreMark）
- STANDBYモード：2µA（SRAMおよびレジスタを完全に保持）
- SHUTDOWNモード：68nA（IOウェイクアップ機能あり）
- インテリジェント デジタル ペリフェラル
- 3チャンネル DMAコントローラ
- 7チャンネル イベントファブリック信号伝達システム
- 5x タイマ（最大18x PWM出力をサポート、すべてSTANDBYモードまで動作可能）
- 1x 16ビット高度タイマ（デッドバンド機能付き、最大64MHzのタイマ周波数をサポート）
- 1x 16ビット汎用タイマ（4x キャプチャ/コンペア）
- 3x 16ビット汎用タイマ（2x キャプチャ/コンペア）
- ウィンドウ ウォッチドッグ タイマ（WWDT）
- 独立型ウォッチドッグタイマ（IWDT）
- アラームとカレンダーモード付きRTC
- 外部ブザーを駆動するための1/2/4/8kHz 矩形波を生成するBEEPER回路
- 通信インターフェイス
- 3x UARTモジュール（うち1つはLIN、IrDA、DALI、スマートカード、マンチェスタをサポート）
- 2x I2C モジュール（SMBus/PMBusおよびSTOPモードからのウェイクアップをサポート、1Mbpsの最大FM+をサポート）
- 1x SPIモジュール（最大16Mbpsをサポート）
- クロックシステム
- 内部 32MHz 発振器（SYSOSC）：-2.1%〜1.6% 精度
- 内部 32kHz 発振器（LFOSC）：±3% 精度
- 外部4MHz～32MHz水晶発振器 (HFXT)
- 外部 32kHz 水晶発振器（LFXT）
- 外部低周波（LF）および高周波（HF）デジタルクロック入力
- デジタルクロック出力
- データインテグリティと暗号化
- 巡回冗長検査（CRC-16）
- 柔軟性に富んだI/O機能
- 最大45個の合計GPIO
- 2x 5V耐圧オープンドレインIO
- 開発サポート
- 2ピンシリアルワイヤデバッグ（SWD）
- パッケージオプション(1)
- 48ピン LQFP（PT）、VQFN（RGZ）、NFBGA（ZCM）
- 32ピン LQFP（VFC）、VQFN（RHB）
- 28ピン VSSOP（DGS28）
- 24ピンVQFN（RGE）
- 20ピン WQFN（RUK）、VSSOP（DGS20）
アプリケーション
- バッテリの充電と管理
- 電源と電力供給
- パーソナルエレクトロニクス
- ビルセキュリティと防災
- コネクテッド周辺機器とプリンタ
- グリッドインフラ
- スマートメータリング
- 通信モジュール
- 医療およびヘルスケア
- 照明

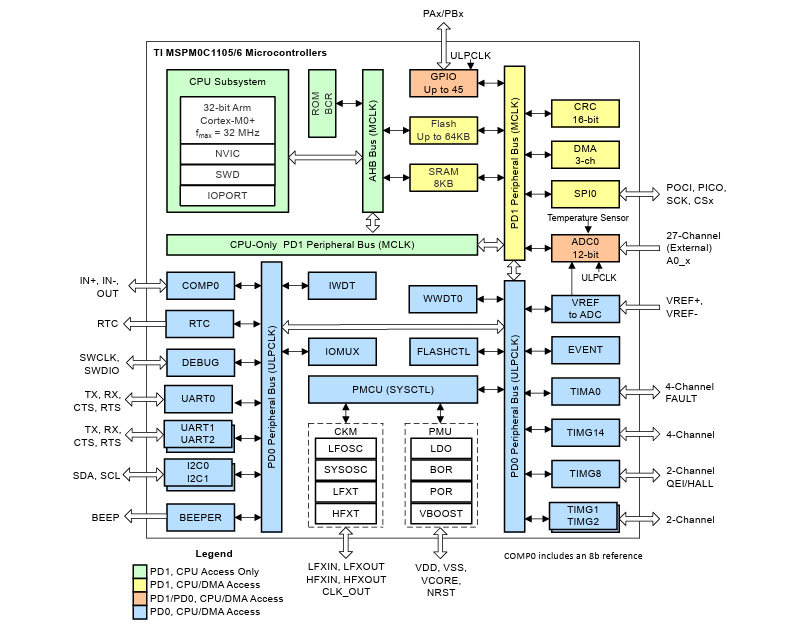

機能ブロック図
