Texas Instruments MSPM0G351x-Q1混合信号MCU

テキサス・インスツルメンツ (Texas Instruments) MSPM0G351x-Q1混合信号MCUは、強化されたArm®をベースにしたMSP高集積超低消費電力32ビットMCUファミリの一部です。これらのMCUは、最大80MHzの周波数で動作するArm® Cortex® -M0+ 32ビット コアプラットフォームです。MSPM0G351x-Q1混合信号MCUは、小型パッケージで256KB〜512KBのフラッシュメモリを必要とするアプリケーション向けに、設計のフレキシビリティを提供します。これらのデバイスには、デュアルCAN-FDコントローラ、サイバーセキュリティイネーブラ、高性能の統合アナログが含まれており、動作温度範囲全体にわたって優れた低電力性能を実現します。MSPM0G351x-Q1デバイスは、 自動車アプリケーションを対象としたAEC-Q100認定を受けています。これらのMCUは、自動車ボディ電子機器および照明、自動車ゲートウェイ、ステアリングホイールシステム、自動車モーター制御、DC-ACインバータ、ドアハンドルモジュールに最適です。

特徴

  • コアArm® 32ビット Cortex® M0+ CPU、メモリ保護ユニット付き、最高80MHzの周波数
  • 機能安全準拠のターゲット:
    • 機能安全アプリケーション用に開発済
    • ISO 26262システムの設計に役立つ資料を提供予定
    • ASIL Bに準じた体系的な機能
  • PSA-L1認証を目指した設計
  • 動作特性:
    • 拡張温度範囲:-40°C~125°C
    • 広い電源電圧範囲:1.62V~3.6V
  • メモリ:
    • 最大512KBのフラッシュメモリ、エラー訂正コード(ECC)付き
      • OTAアップデートをサポートするアドレススワップ機能付きデュアルバンク
    • ECC保護機能を備えた16KBデータフラッシュバンク
    • 合計128KBのSRAM
      • SRAM(バンク0):ECC保護機能またはハードウェアパリティを備え、スタンバイモードまで保持できる64KB SRAM
      • SRAM(バンク1):ストップモードまで保持できる64KB SRAM
  • 高性能アナログペリフェラル:
    • 最大27の外部チャンネルを持つ2つの同時サンプリング12ビット 4Msps A/Dコンバータ(ADC)
      • 250kspsで14ビットの実効分解能、ハードウェア平均化付き
    • 8ビットリファレンス電圧DACを内蔵した3つの高速コンパレータ(COMP)
      • 高速モードでの32nsの伝搬遅延
      • 低電力モード動作(<>
    • 1つの12ビット、1Msps、D/Aコンバータ(DAC)、出力バッファ内蔵
    • ADC、COMP、DAC間のアナログ接続をプログラム可能
    • 1.4Vまたは2.5Vの構成可能な内部共有電圧リファレンス(VREF)
    • 集積温度センサ
  • 最適化された低電力モード:
    • 実行:123μA/MHz(CoreMark)
    • スリープ:38μA/MHz
    • STOP:223µA (4MHz時)
    • スタンバイ:32kHzで1.7µA、RTCおよびSRAMバンク0、状態保持
    • シャットダウン:92nA、IOウェイクアップ機能付き
  • 2ピンシリアル電線デバッグ(SWD)開発サポート
  • パッケージオプション:
    • 100ピンLQFP(PZ)(0.5mmピッチ)
    • 80ピンLQFP(PN)(0.5mmピッチ)
    • 64ピンLQFP(PM)(0.5mmピッチ)
    • 48ピンLQFP(PT)(0.5mmピッチ)
    • 48ピンVQFN(RGZ)(0.5mmピッチ、ウェッタブルフランク付き)
    • 32ピンVQFN(RHB)(0.5mmピッチ、ウェッタブルフランク付き)
  • インテリジェント・デジタル・ペリフェラル:
    • 12チャンネルDMAコントローラ
    • 数学アクセラレータは、DIV、SQRT、MAC、TRIGの各計算をサポート
    • 最大28のPWMチャンネルをサポートする9つのタイマ:
      • 2つの16ビット汎用タイマ、QEI をサポート
      • 4つの16ビット汎用タイマ、スタンバイモードでの低電力動作をサポート
      • 1つの32ビット汎用タイマ
      • 2つの16ビット高度タイマ、最大 12個のPWMチャンネルのデッドバンドサポートおよび相補出力
    • 2つのウィンドウ付きウォッチドッグタイマ(WWDT)、1つの独立型Watchdogタイマ(IWDT)
    • RTC、アラームおよびカレンダー モード付き
  • 拡張通信インターフェイス:
    • 7個のUARTインターフェイス;
      • 2つはLIN、IrDA、DALI、スマート カード、マンチェスターをサポート
      • 3つはスタンバイモードでの低電力動作をサポート
    • 3つのI2Cインターフェイスは、FM+(1Mbit/s)、SMBus/PMBus、さらにSTOPモードからのウェークアップをサポート
    • 3つのSPIインターフェイス、1つは最大32Mbits/sをサポート
    • 2つのコントローラ面積ネットワーク(CAN)インターフェイス、CAN 2.0AまたはB、CAN-FDをサポート
  • システムクロック:
    • ±1.2%精度の4MHz~32MHz内部発振器(SYSOSC)
    • 最高80MHzのフェーズロックループ(PLL)
    • ±3% 精度の内部 32kHz 低周波発振器(LFOSC)
    • 外部4MHz ~ 48MHz水晶発振器(HFXT)
    • 外部32kHz水晶発振器(LFXT)
    • 外部クロック入力
  • データインテグリティと暗号化:
    • GCM/GMAC、CCM/CBC-MAC、CBC、CTRをサポートするAES-128/256アクセラレータ
    • 最大4つのAESキーを格納可能なセキュアキーストレージ
    • コードおよびデータ保護用のフレキシブルなファイアウォール
    • 真の乱数発生器(TRNG)
    • 巡回冗長性検査(CRC-16、CRC-32)
  • 柔軟なI/O機能:
    • 最大94のGPIO
      • 2つの5V許容オープンドレインIO
      • 20mAのドライブ能力を持つ3つの高駆動IO
      • 4つの高速IO
  • ファミリ製品(デバイスの比較も参照):
    • MSPM0G3518-Q1:256KBフラッシュ、128KB RAM
    • MSPM0G3519-Q1:512KBフラッシュ、128KB RAM
  • 開発キットとソフトウェア(ツールとソフトウェアも参照)
    • LP-MSPM0G3519 LaunchPad™開発キット
    • MSPM0ソフトウェア開発キット(SDK)
  • 自動車認証:
    • AEC-Q100グレード1(-40°C~125°C)
    • 32ピンおよび48ピンVQFNオプション用のウェッタブルフランク

アプリケーション

  • 自動車ボディ電子機器・照明
  • 自動車ゲートウェイ
  • ステアリングホイールシステム
  • 自動車モーター制御
  • DC-ACインバータ
  • 自動車内装照明
  • ドアハンドルモジュール
  • キック・トゥ・オープン・モジュール
  • 車載占有検出
  • シートコンフォートモジュール

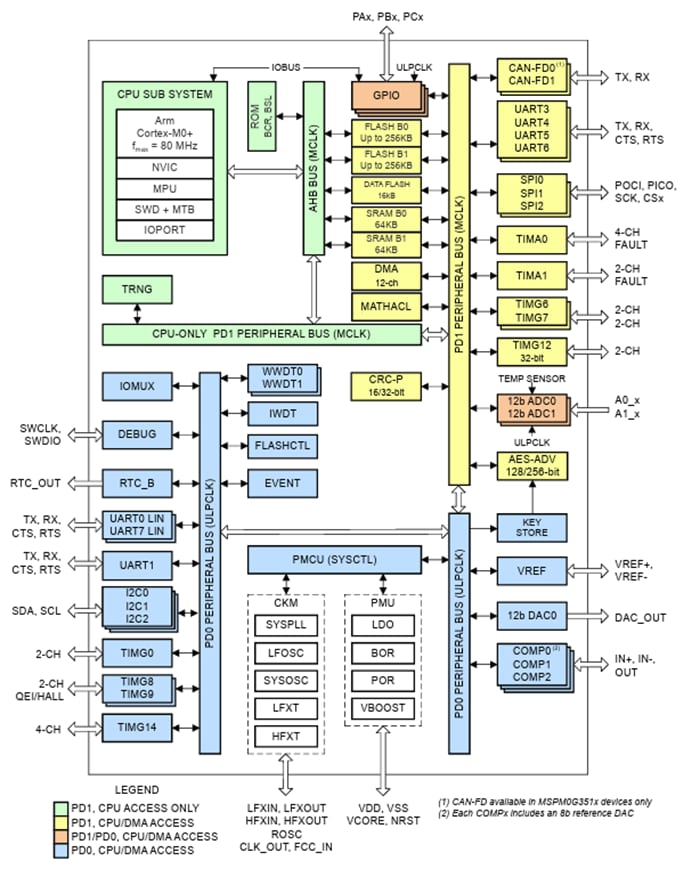

機能ブロック図

ブロック図 - Texas Instruments MSPM0G351x-Q1混合信号MCU
