Texas Instruments LMK03806超低ジッタクロックジェネレータ

TI LMK03806超低ジッタクロックジェネレータ

Texas Instruments LMK03806超低ジッタクロックジェネレータは、最大2.6GHzの周波数で14出力の8個の異なる周波数を同期させる能力があります。各出力クロックは、LVDS、LVPECL、またはLVCMOS形式でプログラム可能です。Texas Instruments LMK03806超低ジッタクロックジェネレータは、高性能の整数N PLL、低ノイズVCO、プログラマブル出力ディバイダを統合しており、SONET、イーサネット、ファイバーチャンネル、XAUI、バックプレーン、PCIe、SATA、低コストクリスタルからのネットワークプロセッサを対象に、複数の参照クロックを生成することができます。TI LMK03806は、SONET/SDHでの超高速直列インターフェースおよびマルチギガビットイーサネットとファイバーチャンネルラインカードにおける使用に理想的です。

特徴
  • 高性能、超低ジッタのクロックジェネレータ
  • 低ジッタ
    • 312.5MHz出力周波数で<>
    • 312.5MHz出力周波数で<>
  • 低コストクリスタルまたは外部クロックから、複数のクロックを生成します。
  • プログラマブル出力形式（LVDS、LVPECL、CMOS）を備えた14個の出力
  • 最大8個の固有の出力周波数があります。
  • 工業用温度範囲: -40～85°C
  • 2.37～2.6GHzの調節可能VCO周波数
  • 低コストクリスタルから複数のクロックを生成するプログラマブルディバイダ
  • 3.15V～3.45V動作
アプリケーション
  • SONET/SDHでの超高速シリアルインターフェース
  • マルチギガビットイーサネットとファイバーチャンネルラインカード
  • RANアプリケーション用ベースバンドユニット（BBUs）
  • GPON OLT/ONU 、PCIe、XAUI、SATA、SASなどの高速シリアルインターフェース
  • クロッキングADCとDAC
  • クロッキングDSP、マイクロプロセッサ、FPGA

LMK03806BEVAL評価モジュール（EVM）

Texas Instruments LMK03806BEVAL評価モジュール（EVM）は、LMK03806超低ジッタクロックジェネレータの動作および性能検証の評価に役立ちます。LMK03806Bは、高性能、超低ジッタのマルチレートクロックジェネレータです。この評価モジュールには、14個の差動出力を使用した低ジッタが備わっています。この差動出力タイプ（LVPECL、LVDS or LVCMOS）は、uWire制御経由でクロック出力の1ペア毎に選択可能です。クリスタル発信器インターフェースおよびバッファ済発信器出力が備わっています。このモジュールは、オンボードレギュレータオプションまたは直接電源入力を使用した、3.6Vの動作を提供します。制御されたインピーダンストレースおよびエッジSMAコネクタを使用する柔軟性の高い入力/出力インターフェースが備わっています。

特徴
  • 14個差動出力経由での低ジッタクロック生成
  • 選択可能差動出力タイプ（LVPECL、LVDS or LVCMOS）、uWire制御経由でクロック出力の1ペア毎に選択可能
  • クリスタル発信器インターフェースおよびバッファ済発信器出力
  • オンボードレギュレータオプションまたは直接電源入力を使用した、3.3V単電源の動作
  • 制御されたインピーダンストレースおよびエッジSMAコネクタを備えた、柔軟性の高い入力/出力インターフェース

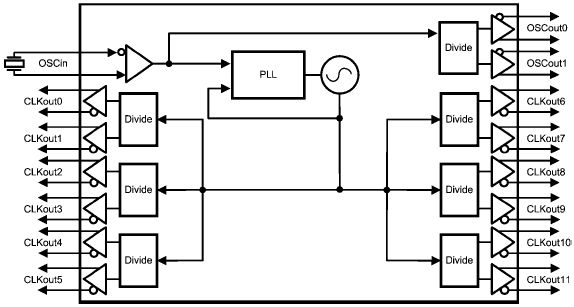

ブロック図

ブロック図
