Texas Instruments SN74AC00/SN74AC00-Q1 2入力正論理NANDゲート
Texas Instruments SN74AC00/SN74AC00-Q1 クワッド2入力正論理NANDゲートは、4つの独立した2入力NANDゲートを内蔵しています。各ゲートは、ブール関数Y = A × BまたはY = A + Bを正論理で実行します。これらのデバイスのVCC 動作範囲は2V～6Vで、入力は6Vまでの電圧に対応します。Texas Instruments SN74AC00-Q1は、車載アプリケーション向けのAEC-Q100認定を取得しています。
特徴
- VCC 動作：2V〜6V
- 入力は6Vまでの電圧に対応
- 最大 tpd ：5V時に7ns
アプリケーション
- アラーム/改ざん検出回路
- S-Rラッチ
- 基本的な論理関数
- 高速・低消費電力

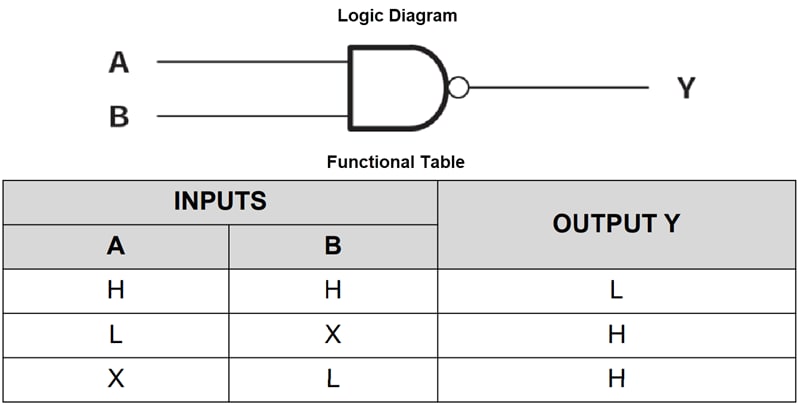

ロジック図と機能表
公開: 2025-06-09
| 更新済み: 2025-06-17
