Texas Instruments SN74AHC1G02/SN74AHC1G02-Q1正論理NORゲート
Texas Instruments SN74AHC1G02/SN74AHC1G02-Q1 2-Input正論理NORゲートには、ポジティブロジックでブール関数 Y = A × B または Y = A + B を実行する単一の2入力NORゲートが含まれています。Texas Instruments SN74AHC1G02-Q1は、自動車アプリケーション向けAEC-Q100の品質基準をクリアしています。
特徴
- 動作範囲：2V〜5.5V
- 最大 tpd ：6.5ns（5V時）
- 低電力消費、最大 ICC 10µA
- ±8mAで5Vの出力ドライブ
- すべての入力でのシュミットトリガーアクションにより、回路はより遅い入力の立ち上がりおよび立ち下がり時間に対して許容性があります。
アプリケーション
- インフォテインメント
- プリンタ
- カメラ
- PC、ノートブック
- Eメーター
- 本体制御モジュール
- アラームまたはタンパーディテクト回路
- S-Rラッチ

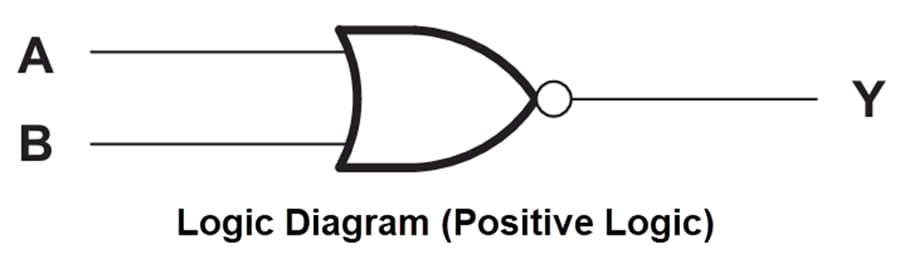

機能ブロック図
関連開発ツール
Texas Instruments 5-8-LOGIC-EVM評価モジュール
DBV、DCK、DCT、DCU、DRLの各パッケージに収められたリード付きロジックデバイスに対応するように設計されています。
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
