Texas Instruments SN74AHCT573オクタル透明D-Typeラッチ
Texas Instruments SN74AHCT573オクタル透明D-Typeラッチには、TTL電圧互換性の入力が含まれています。ラッチイネーブル（LE）入力がHIGHの場合、Q出力はデータ（D）入力に従います。LEをLOWにすると、D入力の論理レベルでQ出力がラッチされます。
バッファされた出力イネーブル（/OE）入力を使用して、8つの出力を高インピーダンス状態または通常の論理状態（ハイまたはロー）のいずれかに設定することができます。出力は高インピーダンス状態において、バスラインを著しく負荷またはドライブすることはありません。高インピーダンス状態とドライブ能力の向上により、インターフェイスやプルアップ部品を必要とせずにバスラインを駆動できます。
電源投入時または遮断時に、SN74AHCT573を高インピーダンス状態にするには、プルアップ抵抗を介して/OEをVCCに接続します。ドライバの電流シンク能力は、抵抗器の最小値を決定します。OEは、ラッチの内部操作に影響を及ぼしません。出力がハイインピーダンス状態にある間は、新しいデータを入力することも、古いデータを保持することも可能です。
特徴
- 入力はTTL電圧互換性
- スイッチング閾値の低減により、最大3.3V～5Vの変換が可能
- スローエッジにより出力リンギングを低減
- ラッチアップ性能は、JESD 17準拠の250mA超
アプリケーション
- PCとノートPC
- ネットワークスイッチ
- ウェアラブル健康とフィットネス機器
- 通信インフラ
- 電子POS

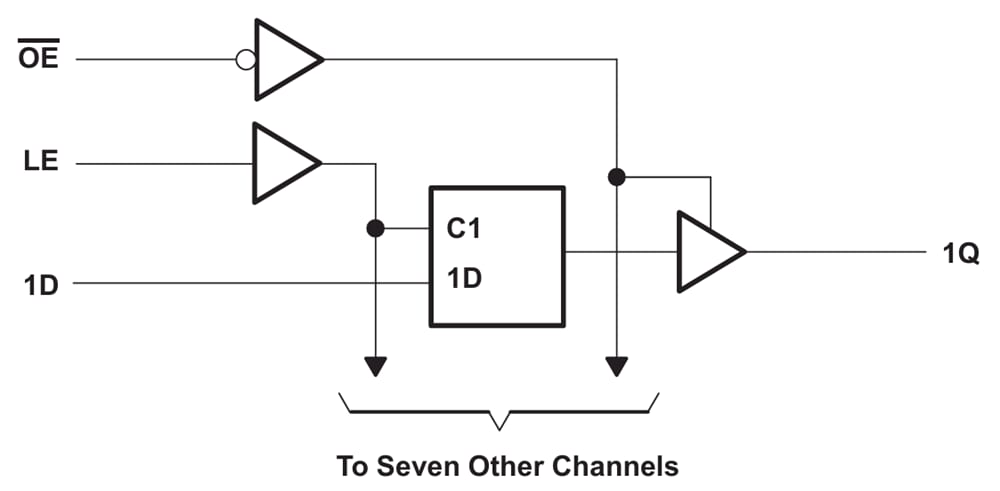

機能ブロック図
開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
関連するDタイプ ラッチ
Texas Instruments SN74AHCT574 オクタル トランスペアレント Dタイプラッチ
高容量負荷や比較的低インピーダンスの負荷の駆動向けに特別に設計された3ステート出力を備えています。
