Texas Instruments SN74AHCT7541-Q1オクタルバッファ
Texas Instruments SN74AHCT7541-Q1オクタルバッファは、3ステート出力とシュミットトリガ入力が特徴です。SN74AHC9541-Q1は、電源電圧動作範囲2V ~ 5.5Vを備え、ウェッタブルフランクQFNパッケージでご用意があります。SN74AHCT7541-Q1 オクタルバッファは、インジケータLEDの駆動およびオープンドレイン出力を使用したレベルシフトに最適です。
TI SN74AHCT7541-Q1は、自動車アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 自動車アプリケーションを対象としたAEC-Q1 00認定：
- デバイス温度グレード1：-40°C～+125°C
- デバイスHBM ESD分類レベル2
- デバイス CDM ESD耐性分類レベル：C4B
- ウェッタブルフランク付きQFNパッケージで入手可能
- 供給動作範囲: 2V ~ 5.5V
- 低遅延、11.2ns @ 5V、50pF
- ラッチアップ性能は、JESD 17準拠の100mA超
アプリケーション
- インジケータLEDを駆動
- オープンドレイン出力を使用したレベルシフト

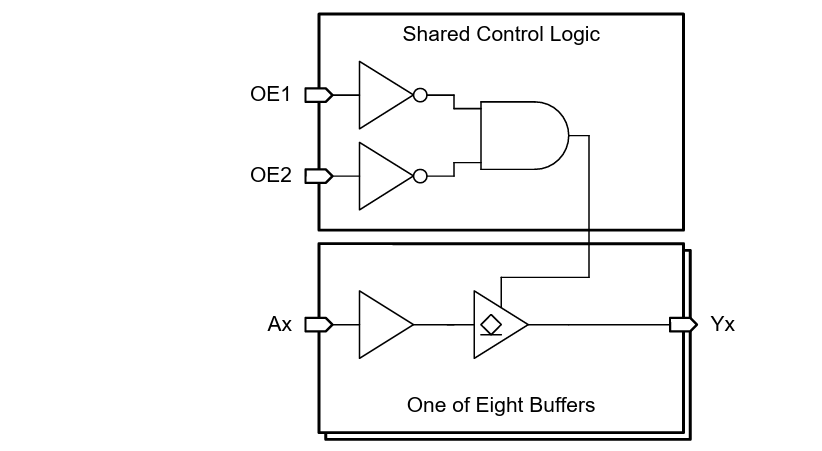

機能ブロック図
クランプダイオード構造
