Texas Instruments SN74AXC8T245/Q1 8ビットデュアル供給バス・トランシーバ
Texas Instruments SN74AXC8T245/Q1 8ビット・デュアル供給バス・トランシーバは、0.7V～0.9Vデバイスおよび1.8V、2.5V、3.3V標準デバイス間の電圧レベルの不一致を判断します。2つの独立した電力供給レール（VCCAおよびVCCB）を使用したSN74AXC8T245は、最低0.65Vまでの動作が可能です。VCCAの監視用に設計されたA1～A8のデータピンで0.65V～3.6Vの供給電圧が受け入れられます。B1～B8データピンは、0.65V〜3.6Vの供給電圧が可能になるVCCBを追跡します。データバス間の非同期通信用に開発されたSN74AXC8T245は、AバスからBバスに、またはBバスからAバスにデータを送信します。これは、方向制御入力（DIR1とDIR2）の論理レベルに応じてさまざまです。
デバイスのパワーダウン時に出力を無効にするIOFF回路が採用されている部分的パワーダウン・アプリケーションは、損傷を防止するデバイスへの電流の逆流を抑制します。さらに、VCC絶縁は、VCCの入力電源が100mV未満になるとすべてのレベルシフタ出力が無効になり、ハイインピーダンス状態になる安全措置が特徴です。SN74AXC8T245/Q1は、車載アプリケーションを対象としたAEC-Q100の認定を取得しています。
特徴
- 完全に構成可能なデュアルレール設計によって、各ポート0.65V〜3.6Vの供給範囲で動作可能
- 動作温度: –40°C～+125°C
- 同時上下変換が可能になる複数の方向制御ピン
- パワーダウン・シナリオでの逆流電流を制限できる部分的なパワーダウン・モード
- VCCAおよびVCCBの両方が少なくとも1.8Vの場合に最大380Mbpsをサポート
- 車載アプリケーション向けAEC-Q100認定
- パワーダウン・シナリオで両方のバスを効果的に分離できるVCC絶縁機能
- SN74AVC8T245および74AVC8T245レベルシフタとの互換性あり
- ラッチアップ性能は100 mA超（JESD 78、Class II準拠）
- JESD 22を超えるESD保護
- 8000-V人体モデル
- 1000Vデバイス帯電モデル
アプリケーション
- 企業および通信
- 産業用
- パーソナルエレクトロニクス
- 無線インフラストラクチャ
- ビルオートメーション
- POS

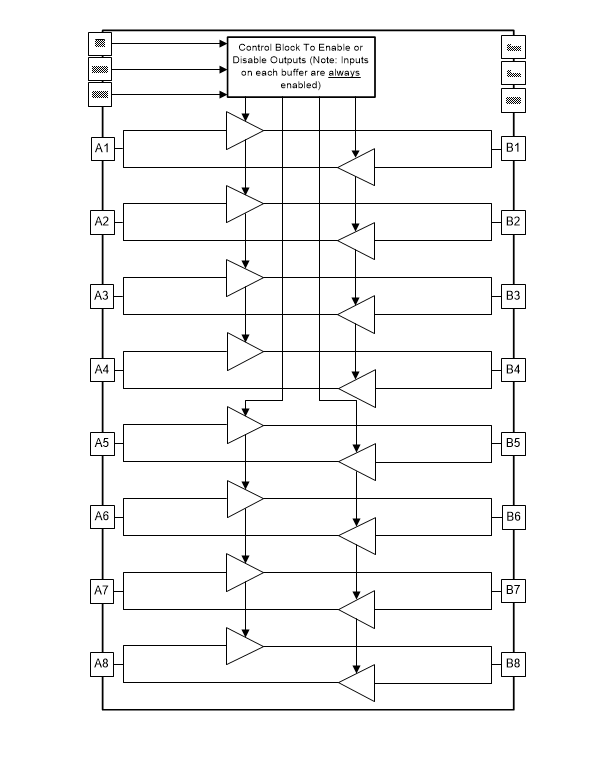

ブロック図
評価モジュール
Texas Instruments SN74AXC8T245EVM評価モジュール
8チャンネルSN74AXC8T245、双方向変換デバイスをサポートしています。
