Texas Instruments SN74HCS05/SN74HCS05-Q1ヘックスインバータ
Texas Instruments SN74HCS05/SN74HCS05-Q1ヘキサ・インバータは、オープン・ドレイン出力を備えた6つの独立したインバータを内蔵しています。各ゲートは、ブール関数 Y = A を正論理で実行しますTexas Instruments SN74HCS05-Q1は、車載アプリケーション用にAEC-Q100認定済みです。
特徴
- 広い動作電圧範囲: 2V～6V
- シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
- 5Vで±7.8mA出力ドライブ
- 拡張周囲温度範囲：–40°C～+125°C、TA
- 低電力消費
- 標準ICC ：100nA
- 標準入力リーク電流：±100nA
アプリケーション
- ドライブインジケータLED
- オープンドレイン出力を使用したレベルシフト
- デジタル信号を反転させる

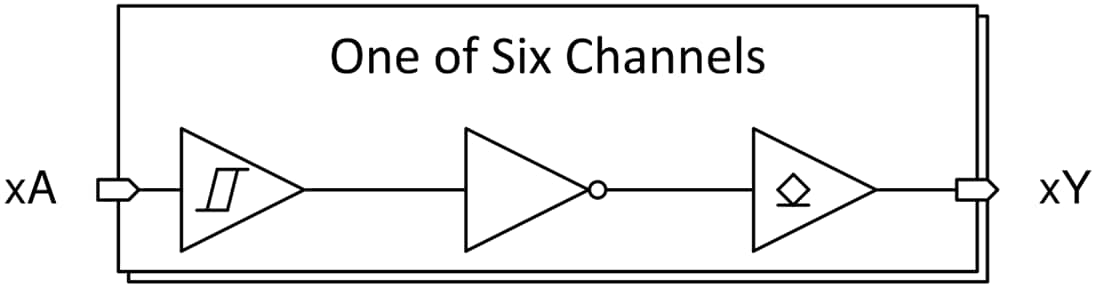

機能ブロック図
関連のある開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
