Texas Instruments SN74HCS244/SN74HCS244-Q1オクタル・バッファ
テキサス・インスツルメンツSN74HCS244/SN74HCS244-Q1オクタル・バッファは、3-state出力とシュミット・トリガ入力を備えています。これらのSN74HCS244/SN74HCS244-Q1デバイスは、4つのドライバから成る2つのバンクに構成され、各ドライバは出力イネーブルピンで制御されます。TISN74HCS244/SN74HCS244-Q1オクタル・バッファは、2V～6Vの広い動作電圧範囲をサポートし、TSSOP-20パッケージで提供されます。SN74HCS244-Q1は、自動車アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 2V~6V 広い動作電圧範囲
- シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
- 6Vでの±7.8mA出力ドライブ
- 低電力消費
- 標準ICC ：100nA
- 標準入力リーク電流：±100nA
アプリケーション
- デジタル信号の有効化または無効化
- 低速またはノイズの多い入力信号を排除
- コントローラのリセット中に信号を保持
- スイッチをデバウンスする
ブロック図

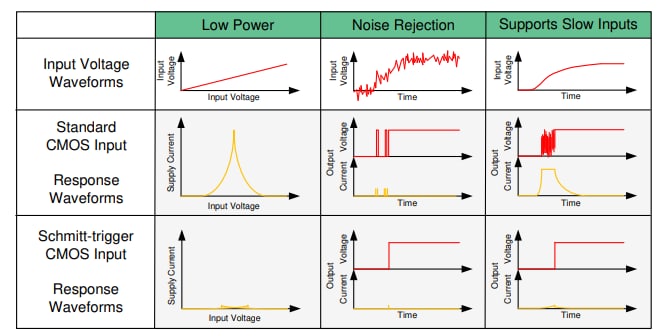

シュミットトリガ入力の利点
関連のある開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
