Texas Instruments SN74HCS245/SN74HCS245-Q1オクタルバストランシーバ

Texas Instruments SN74HCS245/SN74HCS245-Q1オクタルバス・トランシーバは、3ステート出力とシュミットトリガ入力を実現しています。シュミットリガ入力によって、低速またはノイズが多い入力信号が実現します。SN74HCS245/SN74HCS245-Q1には、方向(DIR)ピンおよび出力イネーブル(OE)ピンによって制御される8チャンネルが実装されています。デバイスは、2V~6Vの広い動作電圧範囲が特徴です。

TI SN74HCS245/SN74HCS245-Q1オクタル・バス・トランシーバは、20-VQFNあるいはウェッタブル・フランクQFN(WRKS)パッケージでご用意があり、–40°C~+125°Cの拡張周囲温度範囲に対応します。

特徴

  • 車載アプリケーションを対象としたAEC-Q100認定を取得済(SN74HCS245-Q1):
    • –40°C~+125°Cのデバイス温度グレード1、TA
    • デバイスHBM ESD分類レベル2
    • デバイスCDM ESD分類レベルC6
  • ウェッタブルフランクQFN(WRKS)パッケージでご用意あり(SN74HCS245-Q1)
  • 2V~6V幅広い動作電圧範囲
  • シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
  • 低電力消費
    • 100Naの標準的なICC
    • 標準的な入力漏れ電流±100nA
  • 6Vでの±7.8mA出力ドライブ

アプリケーション

  • デジタル信号の有効化または無効化
  • 低速またはノイズの多い入力信号を排除
  • コントローラのリセット中に信号を保持
  • スイッチをデバウンスする

シュミットトリガ入力の利点

Texas Instruments SN74HCS245/SN74HCS245-Q1オクタルバストランシーバ

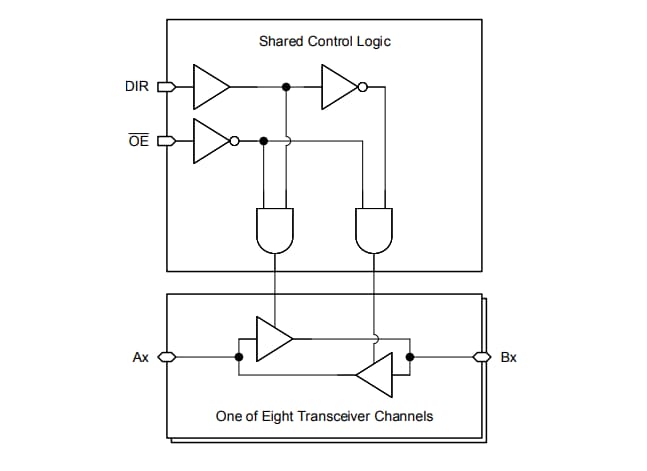

機能ブロック図

ブロック図 - Texas Instruments SN74HCS245/SN74HCS245-Q1オクタルバストランシーバ
公開: 2022-04-05 | 更新済み: 2023-02-01
