Texas Instruments SN74HCS273/SN74HCS273-Q1オクタルD-Typeフリップフロップ
Texas Instruments SN74HCS273/SN74HCS273-Q1オクタルD-Typeフリップフロップは、オクタル正エッジトリガーD-Typeフリップフロップで、シュミットトリガー入力、共有ダイレクト・アクティブロー・クリア（CLR）入力、クロック（CLK）が搭載されています。Texas Instruments SN74HCS273-Q1は、車載用アプリケーションのAEC-Q100認定を取得しています。
特徴
- 2V～6Vワイド動作電圧範囲
- シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
- 低消費電力
- 標準的な100nAのICC
- 標準的な入力漏れ電流±100nA
- 6Vで±7.8mA出力ドライブ
- –40°C～+125°C、TA拡張周囲温度範囲
アプリケーション
- データをクロックに同期
- シンプルなメモリー - 8ビット

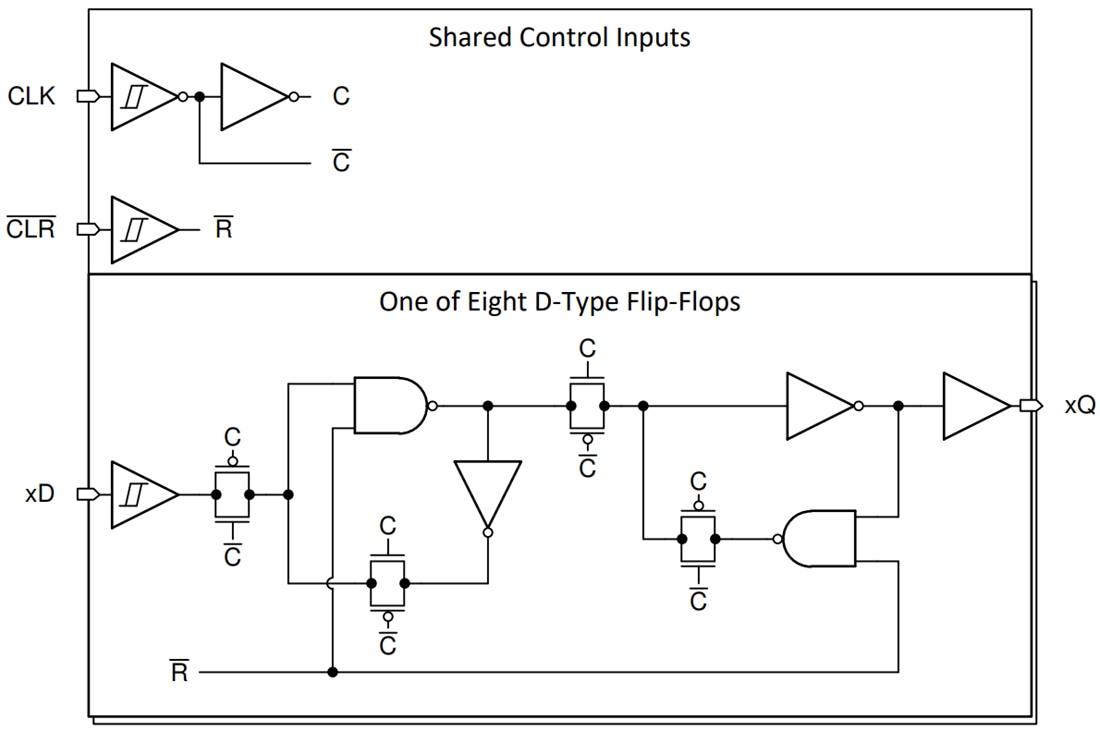

機能ブロック図
関連のある開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
公開: 2021-07-02
| 更新済み: 2022-04-11
