Texas Instruments SN74HCS4075/SN74HCS4075-Q1トリプル3入力ORゲート
Texas Instruments SN74HCS4075/SN74HCS4075-Q1車載用トリプル3入力ORゲートには、シュミットトリガ入力が備わっており、2V～6Vの広い動作電圧範囲および±100nAの低消費電力電流が特徴です。各ゲートは、ブール関数 Y = A + B + C を正論理で実行します。SN74HCS4075-Q1車載用ORゲートは、車載アプリケーションを対象としたAEC-Q100の認定を受けています。
特徴
- 車載アプリケーション向けAEC-Q100認定:
- デバイス温度Grade 1: –40°C～+125°C、TA
- デバイスHBM ESD分類レベル2
- デバイスCDM ESD分類レベルC6
- 広い動作電圧範囲: 2V～6V
- シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
- 低消費電力
- 標準的な100nAのICC
- 標準的な入力漏れ電流±100nA
- 5Vでの±7.8mA出力ドライブ
アプリケーション
- エラー信号を監視する入力がほとんどない用途
- アクティブローイネーブル信号を組み合わせる

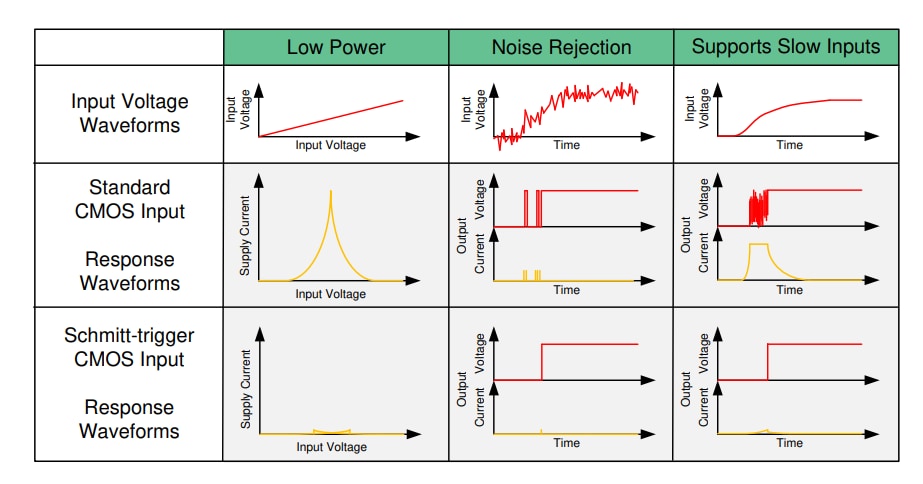

シュミットトリガ入力の利点

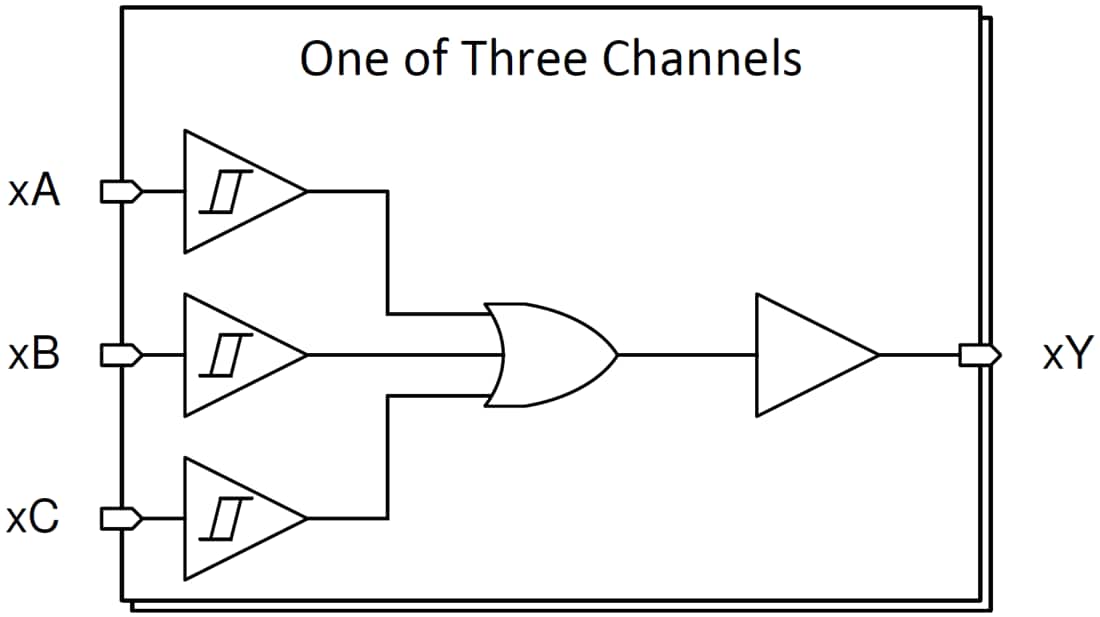

機能ブロック図
Related Development Tool
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
