Texas Instruments SN74LV373A Dタイプラッチ
Texas Instruments SN74LV373A Dタイプラッチは、2VCC 〜5.5VCC の電圧範囲で動作するように設計されたオクタル・トランスペアレントラッチです。これらの2ステート出力ラッチは、すべてのポートでの混合モード電圧動作をサポートします。SN74LV373A Dタイプラッチは、5Vで最大tpd が8.5nsです。これらのラッチは、プリンタ、モータ制御、ネットワークスイッチ、サーバマザーボード、ワイヤレスインフラなどのアプリケーションで使用されます。
特徴
- VCC 動作範囲：2V〜5.5V
- すべてのポートで混合モード電圧動作をサポート
- 標準VOLP（出力グランドバウンス）：
- < 0.8V（VCC = 3.3V、TA = 25°C）
- 標準VOHV（出力VOH アンダーシュート）:
- > 2.3V（VCC = 3.3V、TA = 25°C）
- 最大 tpd8.5 ns（5V時）
- Ioff により部分的パワーダウン・モード動作をサポート
- ラッチアップ性能は、JESD 17準拠の250mA超
アプリケーション
- プリンタ
- モーター制御
- ネットワークスイッチ
- サーバマザーボード
- 無線インフラ
機能ブロック図

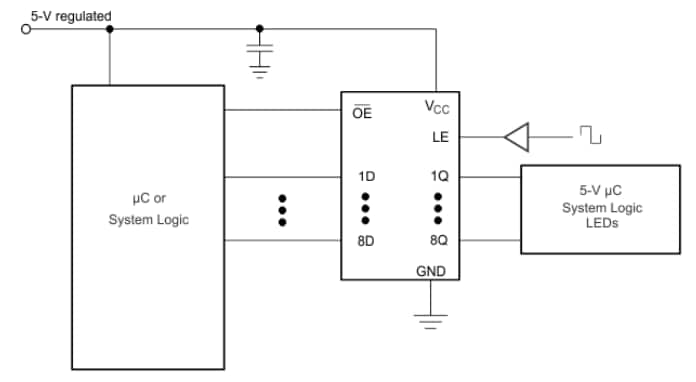

標準アプリケーションのスキーム図
公開: 2024-12-24
| 更新済み: 2025-01-03
