Texas Instruments SN74LV8T540/-Q1オクタル反転バッファ/ドライバ

テキサス・インスツルメンツ (Texas Instruments)SN74LV8T540/-Q1オクタル反転バッファ/ドライバには、3ステート出力を備えた8つのインバータが搭載されています。このデバイスには、240機能と同様の機能を持つ540機能が備わっており、フロースルーピン配列があります。アクティブLowの出力イネーブル ピン(OE1とOE2)は、8チャンネルすべてを制御し、出力をアクティブにするには、両方を「Low」にする必要があります。この入力は、低減された閾値回路を用いて設計されており、電源電圧が入力電圧よりも大きい場合に昇圧変換をサポートします。また、5V許容入力ピンにより、入力電圧が電源電圧を超える場合に降圧変換が可能になります。出力レベルは常に電源電圧(VCC)を基準としており、1.8V、2.5V、3.3V、5VのCMOSレベルをサポートします。

TI SN74LV8T540/-Q1バッファ/ドライバは、自動車アプリケーション用にAEC-Q100認定済みです。

特徴

  • 自動車アプリケーション用にAEC-Q100認定済み:
    • デバイス温度グレード1:-40°C〜+125°C
    • デバイスHBM ESD分類レベル2
    • デバイス CDM ESD耐性分類レベル:C4B
  • ウェッタブルフランク付きQFNパッケージで入手可能
  • 幅広い動作範囲:1.65V~5.5V
  • 5.5V耐性入力ピンビット
  • 5Vまたは3.3VのVCC で最大150Mbps
  • 標準機能のピン配置をサポート
  • ラッチアップ性能は、JESD 17準拠の250mA超
  • 単一電源電圧トランスレータ(LVxT拡張入力電圧):
    • 昇圧変換:
      • 1.2Vから1.8Vへ
      • 1.5Vから2.5Vへ
      • 1.8V〜3.3V
      • 3.3V~5.0V
    • ダウン変換
      • 5.0V、3.3V、2.5Vから1.8Vへ
      • 5.0V、3.3Vから2.5Vへ
      • 5,0V~3.3V

アプリケーション

  • インジケータLEDをドライブ
  • 反転クロック入力を同期
  • デジタル信号を反転させる

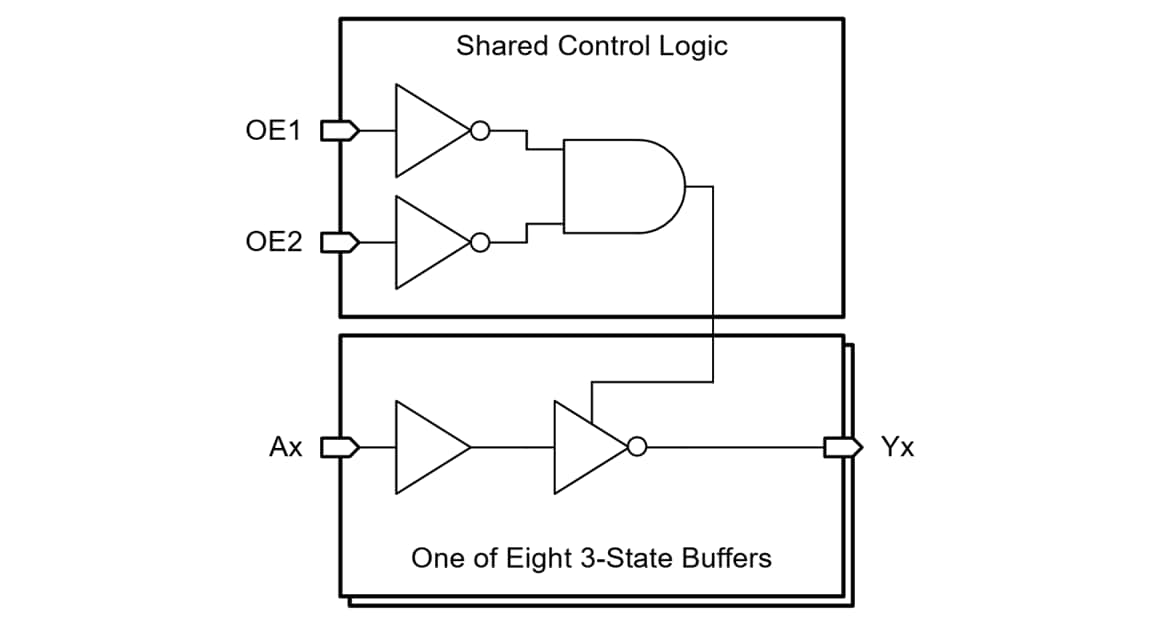

機能ブロック図

ロケーション回路 - Texas Instruments SN74LV8T540/-Q1オクタル反転バッファ/ドライバ
