Texas Instruments TAS2563 Class-Dオーディオアンプ
Texas Instruments TAS2563 Class-Dオーディオアンプは、高ピーク電力を小型ラウドスピーカ・アプリケーションに効率的に駆動することを目的に最適化されています。TAS2563は、6.1Wのピーク電力を3.6Vのバッテリ電圧で4Ω負荷に変換することが特徴で、10％ THD+Nで12W（12Vで4Ω）を達成できるブーストバイパスモード（外部PVDDモード）に対応しています。I2S/TDM + I2Cインターフェイス経由でコモンバスを4台のデバイスで共有できます。
このデバイスには、オンチップ低レイテンシDSPが搭載されており、TIのSmartAmpスピーカ保護アルゴリズムに対応しており、安全なスピーカ状態を維持しつつ、音量を最大にします。ラウドスピーカのリアルタイム・モニタリングは、内部保護アルゴリズムが搭載された統合スピーカ電圧・電流センスを通してサポートされており、スピーカを安全な操作領域に保ちながらピークSPLを上げることを許可します。充電サイクル全体でのアンプ・ヘッドループは、ブラウンアウト保護が搭載されたバッテリ追跡ピーク電圧リミッタを使用して最適化されており、システムのシャットダウンを防止できます。TAS2563は、コンパクトなPCBフットプリントになっており、42ボール、0.4mmピッチDSBGA（YBG）パッケージでご用意があります。
特徴
- 高性能Class-Dアンプ
- 6.1W 1% THD+N (4Ω@ 3.6V）
- 5W 1% THD+N (8Ω@ 3.6V）
- ブーストバイパスモード: 10W（12W）@ 1%（10%）THD+ N (4Ω、12V）
- 15µVrms A加重アイドル・チャンネル・ノイズ
- 112.5dB SNR @ 1% THD+N (8Ω）
- 20 - 20kHzで200 200mVPPリップルの100dB PSRR
- 83.5%効率性 @ 1W（8Ω、VBAT = 4.2V）
- <1µA HWシャットダウンVBAT電流
- スピーカ電圧と電流センス
- VBAT追跡ピーク電圧リミッタ（ブラウンアウト防止付き）
- スペクトラム拡散低EMIモード
- サーマルプロテクションと過電流保護
- 42ボール、0.4mmピッチ、DSBGAパッケージ
- 専用のリアルタイムDSP（スピーカ保護向け）
- サーマルプロテクションとエクスカージョン保護
- スピーカの漏れと破損の検出
- 14.47kHz～96kHzのサンプルレート
- PDMマイク入力2個
- 柔軟性に富んだユーザ・インターフェイス
- I2S/TDM: 8チャンネル（32ビット/ 96kHz）
- I2C: 選択可能アドレス
- MCLKフリー動作
- 2.54～6.76MHz PDM入力2つ
- 高度ブラウンアウト防止
- 電源
- VBAT: 2.7V～5.5V
- VDD: 1.65V～1.95V
- IOVDD: 1.65V～3.6V
アプリケーション
- スマートフォン
- タブレット
- ラップトップ
- ワイヤレス・スピーカ

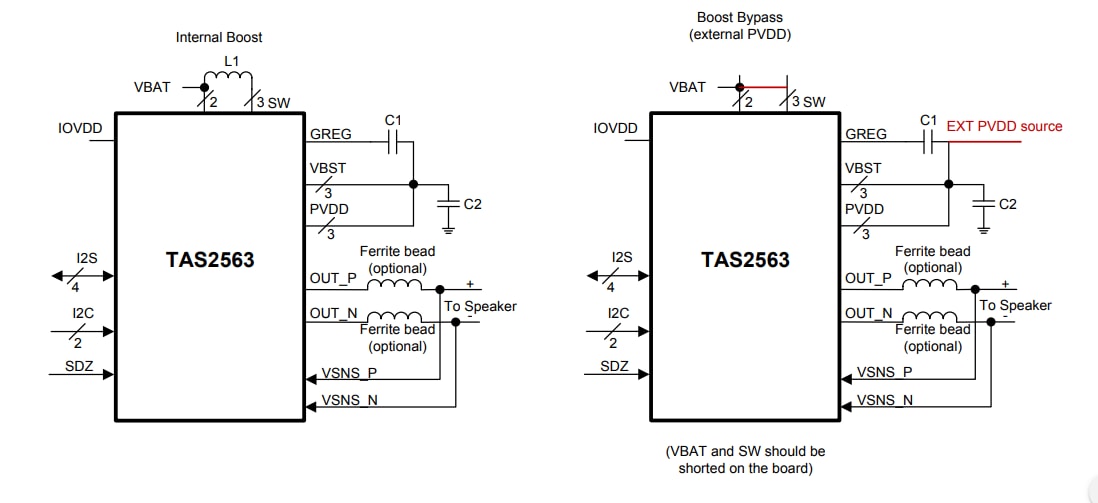

簡略図
