Texas Instruments TCAL9539/TCAL9539-Q1 I2Cバス/SMBus用I/Oエクスパンダ
Texas Instrument TCAL9539/TCAL9539-Q1 I2Cバス/SMBus用I/Oエクスパンダは、2線式双方向I2Cバス（またはSMBus）プロトコル用の汎用パラレル入出力（I/O）拡張を提供します。このデバイスは、1.08V〜3.6VのVCC 動作用に設計されています。このデバイスは、100kHz（標準モード）、400kHz（高速モード）、および1MHz（高速モードプラス）のI2Cクロック周波数をサポートしています。TCAL9539/TCAL9539-Q1をはじめとするI/Oエクスパンダは、センサ、スイッチ、押しボタン、LED、ファンなどにI/Oを追加する必要がある場合に、簡単なソリューションを提供します。
TCAL9539/TCAL9539-Q1は、消費電力、速度、EMIの面でI/O性能を向上させるように設計された追加機能を搭載したアジャイルI/Oポートを備えています。その他の機能として、プログラム可能なプルアップ/プルダウン抵抗、プログラム可能な出力ドライブ強度、ラッチ可能な入力、割り込みステータスレジスタ、マスク可能な割り込み、プログラム可能なオープンドレインまたはプッシュプル出力があります。Texas Instruments TCAL9539-Q1は、車載アプリケーション向けにAEC-Q100認定を取得しています。
特徴
- 動作電源電圧範囲：1.08V〜3.6V
- 低いスタンバイ電流消費：1µA（代表値、1.8mV時）
- 1MHzの高速モードプラスI2Cバス
- ハードウェアアドレスピンにより、2つのデバイスを同じI2C/SMBusに接続可能
- アクティブLowのリセット入力（RESET）
- オープンドレインのアクティブLow割り込み出力（INT）
- 入力または出力構成レジスタ
- 極性反転レジスタ
- 構成可能なI/Oドライブ強度レジスタ
- プルアップおよびプルダウン抵抗構成レジスタ
- パワーオンリセット内蔵
- SCLまたはSDA入力のノイズフィルタ
- LEDを直接駆動するための大電流駆動最大能力を備えたラッチ付き出力
- JESD 78、Class II準拠で100mA超のラッチアップ性能
- JESD 22を上回るESD保護
- 人体モデル：2000V（A114-A）
- デバイス帯電モデル：1000V（C101）
アプリケーション
- サーバー
- ルーター（電気通信交換機）
- パソコン
- パーソナル電子機器
- 産業用オートメーション
- ゲームコンソール
- GPIOが制限されたプロセッサを使用する製品

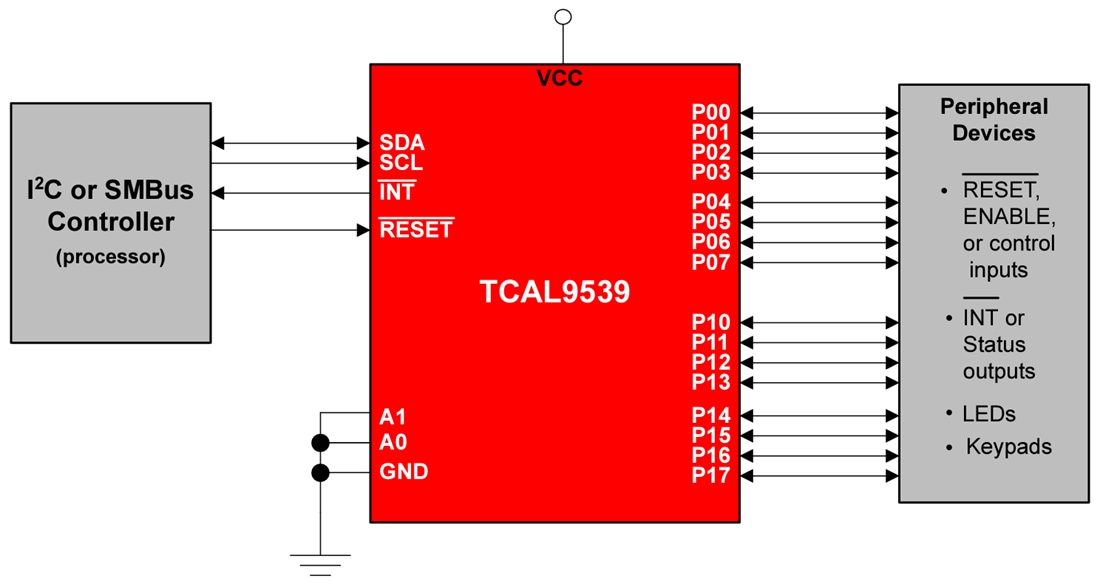

簡略図
