Texas Instruments TCAN1046V-Q1/TCAN1048V-Q1車載用トランシーバ
Texas Instruments TCAN1046V-Q1およびTCAN1048V-Q1オートモーティブ高速デュアルCANトランシーバは、ISO 11898-2:2016高速CAN仕様の物理層要件を満たしています。TCAN1046V-Q1およびTCAN1048V-Q1のトランシーバは、5MbpsまでのクラシカルCAN およびCAN FDネットワークをサポートします。TCAN1046V-Q1とTCAN1048V-Q1には、VIO 端子を介した内部ロジック・レベル変換機能があり、トランシーバの IO を1.8V、2.5V、3.3V、5Vのロジック IO に直接接続することができます。
デュアルCANチャンネルは、スタンバイピンを介した独立したモード制御に対応しています。このサポートにより、各トランシーバーは、他のCANチャンネルの状態に影響を与えることなく、低電力スタンバイ・モードに入ることができます。スタンバイ・モードで、TCAN1046V-Q1およびTCAN1048V-Q1は、ISO 11898-2:2016で定義されたウェイクアップ・パターン（WUP）によるリモート・ウェイクアップをサポートしています。
TCAN1046V-Q1およびTCAN1048V-Q1トランシーバには、サーマルシャットダウン (TSD) 、TXD ドミナントタイムアウト (DTO) 、電源低電圧検出、最大±58Vまでのバスフォルト保護など、多くの保護および診断機能も搭載されています。
Texas Instruments TCAN1046V-Q1およびTCAN1048V-Q1デバイスは、AEC-Q100車載アプリケーション向けに認定されています。
特徴
- AEC-Q100車載用として認定
- 温度等級 1：-40°C～+125°C TA
- 独立したモード制御が備わった2台のハイスピードCANトランシーバ
- ISO 11898-2:2016、ISO 11898-5: 2007の物理層規格の要件を満たす
- 動作モード
- 通常モード
- リモート・ウェイク・リクエストに対応している低消費電力スタンバイモード
- クラシカルCANおよびCAN FD最大8Mbpsに対応
- 短い対称型伝搬遅延時間および、高速のループタイムによって、より大きなタイミングマージンを提供
- 負荷CANネットワークでより速い送信をサポート
- 1.7V～5.5Vに対応しているIO電圧範囲
- 1.8V、2.5V、3.3V、5.0Vアプリケーションをサポート
- 電源オフ時の最適化動作
- バスおよびロジックピンは高インピーダンス（動作バスまたはアプリケーションに対して無負荷）
- ホットプラグ対応: バスおよびRXD出力での誤操作のないパワーアップ/ダウングリッチ
- 保護機能
- バス障害保護: ±58V
- 低電圧保護
- TXDドミナントタイムアウト（DTO）
- 最低9.2kbpsまでのデータレート
- サーマルシャットダウン保護（TSD）
- 接合部温度-40°C～+150°C
- レシーバコモンモード入力電圧: ±12V
- SOIC (14) およびリードレス VSON (14) パッケージ (4.5mmx3.0mm) で利用可能で、自動光学検査 (AOI) 機能が向上しています。
アプリケーション
- 自動車と輸送
- ボディ制御モジュール
- 車載用ゲートウェイ
- 先進運転支援システム（ADAS）
- インフォテインメント

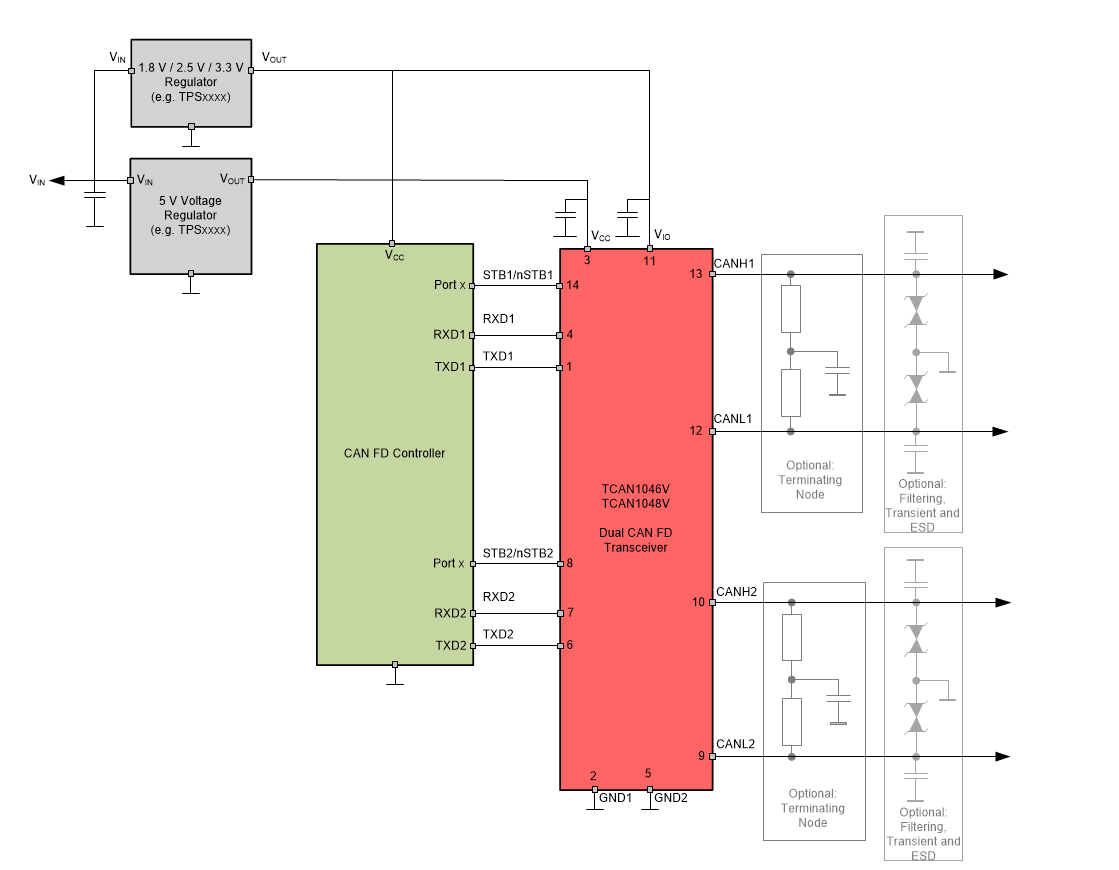

機能図
関連製品
Texas Instruments TCAN1046ADEVM評価モジュール
Dパッケージに封止した TCAN1046AおよぎTCAN1046AVの性能評価に使用する評価モジュール（EVM）です。
