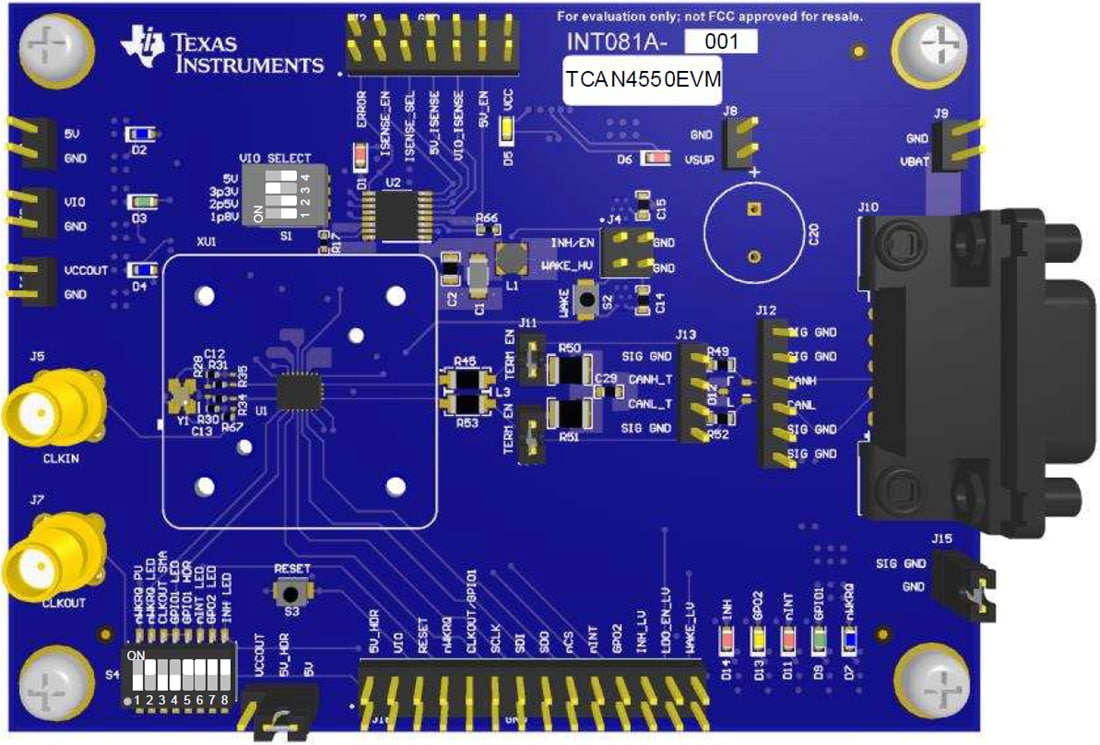

Texas Instruments TCAN4550EVMコントローラ評価モジュール（EVM）

Texas Instruments TCAN4550EVMコントローラ評価モジュール（EVM）は、統合CANトランシーバを使用してTCAN4550 CAN FDコントローラを評価する機能をユーザに提供します。3.3Vまたは5VのI/O電圧が備わっている任意のMCUあるいはSPIコントローラは、標準インターフェイス・ヘッダを使用してこの評価モジュールに差し込むことができます。この評価モジュールは、極性保護およびEMCフィルタリング処理された供給電圧が特徴で、評価モジュールは6V～24Vの外部電圧で動作可能です。デュアルチャンネルLDOは、LEDと対応ICに給電するために5V汎用電圧レール、およびMCU信号レベル要件に適合するように5Vまたは3.3Vに設定できる可変_IO電圧レールを作成します。また、V_IOあるいは5Vレールは、接続されているMCUのための供給電圧に給電し、スリープモードとウェイクアップ事象を評価するように設計されています。
