Texas Instruments TL103Wx低オフセット電圧オペアンプ
Texas Instruments TL103Wx低オフセット電圧オペアンプは、固定電圧基準の構築ブロックとデュアル・オペアンプを組み合わせたものです。これらは、リニア電源とスイッチモード電源の制御回路によく使用されます。オペアンプ1は、非反転入力が2.5Vの固定基準電圧に内部で接続されています。オペアンプ2は独立しており、両方の入力は不確定です。
アップグレードされたTexas Instruments TL103WBは、より低い供給電流（275μA/AMP）、より広い供給範囲（最大36V）、より厳しい電圧安定化が特徴です。この厳しい安定化は、両方のオペレーショナルアンプ（標準0.3mV）を対象とした低オフセット電圧によって達成できます。また、電圧リファレンス（25℃で0.44%、動作温度範囲で1.04%）の厳しい公差も実現しています。TL103WBは、-40°C～125°Cのより広い温度範囲があります。
特徴
- 改善されたTL103WBは、TL103WおよびTL103WAへのピン互換アップグレード
- Bバージョン・アンプの仕様を改善
- 電源範囲 3V～36V
- 低い最大入力オフセット電圧：±2mV (25°C)および±2.5mV (全温度範囲）
- ゲイン帯域幅 1.2MHz
- 総電源電流: 550µA
- EMI除去：RFおよびEMIフィルタを内蔵
- -40°C～125°C温度範囲
- Bバージョンの基準電圧の仕様を改善
- 2.5Vの固定基準電圧
- 厳しい公差：最大0.44%(25°C)および1.04%(全温度範囲)
- 広いシンク電流範囲：100mAで0.2mA (代表値)
アプリケーション
- バッテリ充電器
- スイッチモード電源
- リニア電圧制御
- データアクイジションシステム
- 高精度定電流シンク

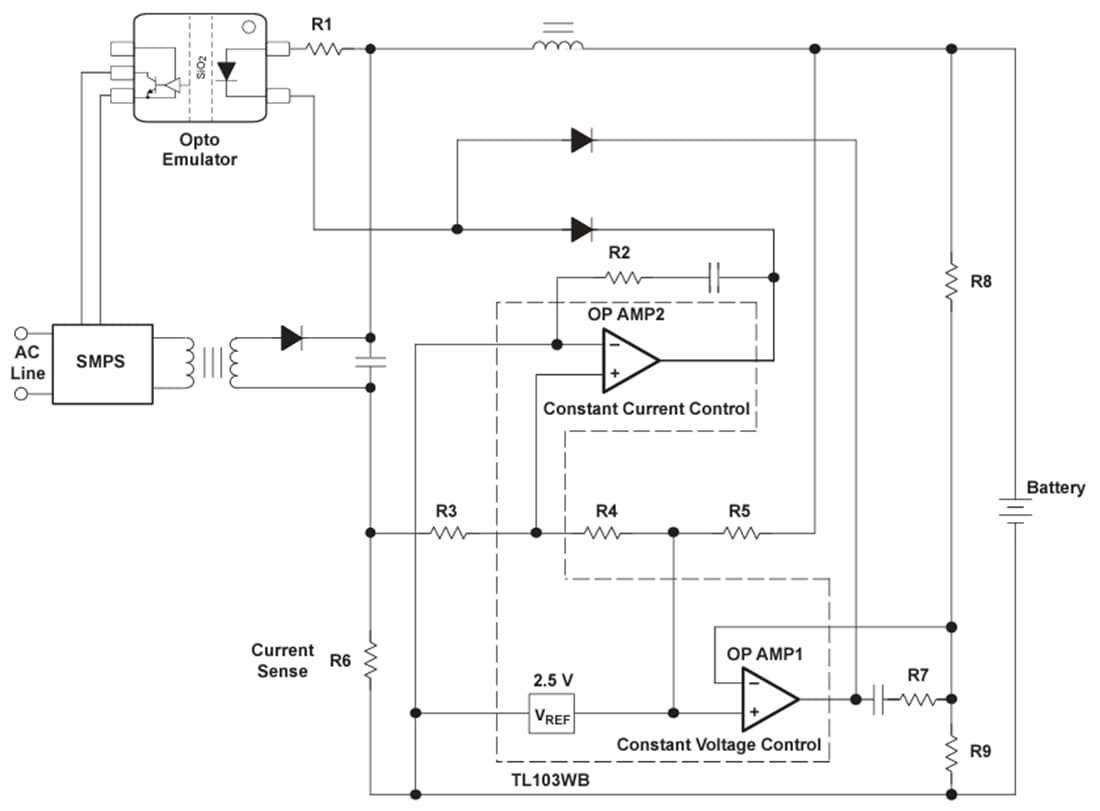

標準アプリケーション回路
