Texas Instruments TLC6C57xx-Q1車載用RGB LEDドライバ

Texas Instruments TLC6C57xx-Q1車載用RGB LEDドライバには、16ビットおよび24チャンネルの定電流が備わっており、外部レジスタによって設定された最大50mAの出力電流があります。特徴には、各出力の2つの範囲で各チャンネルに対して7ビットのドット補正（DC）があります。また、このデバイスには、各色グループの出力用に8ビット輝度制御もあります。TLC6C57xx-Q1は、LEDでテストを行い、保護機能と診断機能を供給できます。これらの機能には、LEDオープン検出（LOD）、LEDショート検出（LSD）、出力短絡対GND検出（OSD）があります。

統合PWMグレースケール発生器は、12ビット、10ビット、8ビット制御を使用してグローバル・グレースケール・モードの調整を行います。プログラマブル・スルーレート制御には、調整のための2つのポジションがあり、システム・ノイズの大幅な削減をもたらします。あるLEDグループから別のLEDグループへの出力レベルの変化の間隔は、始動電流の減少の助けとなります。TLC6C57xx-Q1 LEDドライバは、システム障害をセンシングでき、革新的なレベルのシステムレベルの安全性を達成しています。TLC6C57xx-Q1は、車載用アプリケーションを対象としたAEC-Q100認定を受けています。

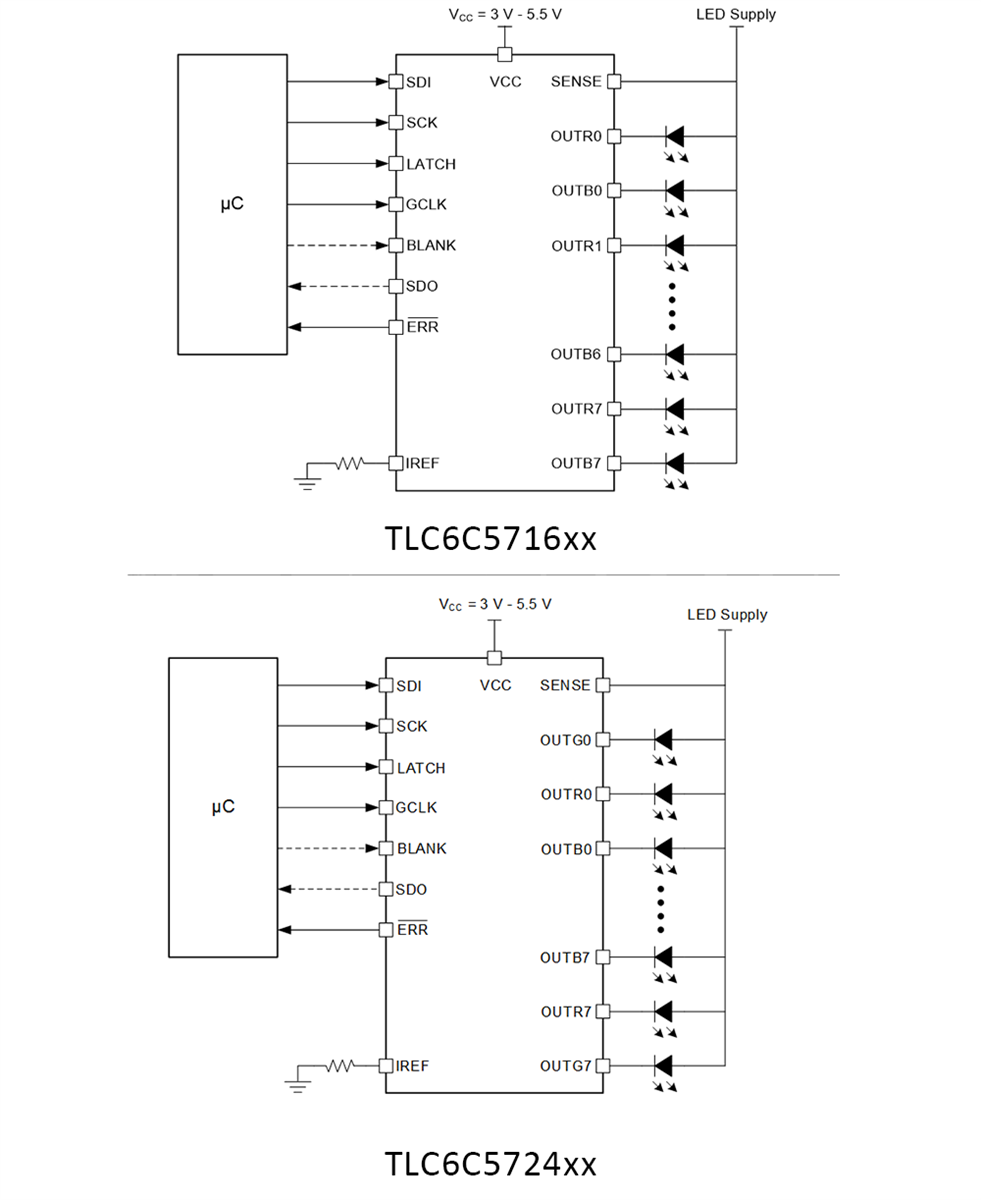

特徴

車載アプリケーション向けAEC-Q100認定
- デバイス温度Grade 1: -40°C～125°C、T_A
16個の定電流シンク出力チャンネル
- 50mA最高出力電流
- 8V最高出力電圧
- 2つの出力グループ: OUTRn、OUTBn
出力電流調整
- 各チャンネルの7ビットドット補正（DC）
- 各グループに対する8ビット輝度制御（BC）
統合PWMグレースケール発生器
- 各チャンネルのPWM調光
- 調整可能なグローバル・グレースケールモード: 12ビット、10ビット、8ビット

保護と診断
- LEDオープン検出（LOD）、LEDショート検出（LSD）、出力短絡対GND検出（OSD）
- 隣接ピンのショート（APS）検出
- 事前熱警告（PTW）、サーマル・シャットダウン（TSD）
- IREFレジスタ・オープン-（IOF）およびショート検知（ISF）ならびに保護
- GCLKエラー検出とLOD_LSDレジスタ・エラー・チェックのためのビット・トグルを反転
- LOD_LSD回路のセルフテスト
プログラマブル出力スルー・レート
出力チャンネル・グループ遅延
シリアル・データ・インターフェイス
