Texas Instruments TLV904x/TLV904x-Q1マイクロパワー・オペアンプ
Texas Instruments TLV904x/TLV904x-Q1 マイクロパワー・オペアンプには、シングル(TLV9041)、デュアル (TLV9042)、クワッドチャネル (TLV9044/TLV9044-Q1) の超低電圧 (1.2V～5.5V) オペアンプ(オペアンプ)があります。これらのオペアンプは、レール・ツー・レール入力および出力スイング機能を備えています。これらのオペアンプは、通常は低電圧動作が所望されるバッテリ駆動IoTデバイス、ウェアラブル電子機器、パーソナル電子機器といった電力とスペースに制約があるアプリケーションにとって費用対効果の高いソリューションを実現しています。TLV904x/TLV904x-Q1は、1.5Vコイン電池駆動アプリケーションを可能にする、業界でも数少ないオペアンプ・ファミリの1つです。
Texas Instruments TLV904x/TLV904x-Q1は、性能と消費電力の優れたバランスを実現しています。このデバイスは、静止電流10µAを消費しながら、最適なゲイン帯域幅、低ノイズ、高容量負荷駆動を実現します。この機能により、ユーザーは希望する性能目標を達成することができ、貴重なバッテリ電力を節約することができます。さらなる省電力は、1.8V、3.3V、または5V動作と比較して1.2Vでの低電圧動作から達成できます。
特徴
- 1.2Vという低電源電圧で動作します。
- レールツーレール入出力
- 10µA/ch超小自己消費電流
- 350kHz高利得帯域幅積
- 0.1Hz～10Hzで6.5µVp-p の低集積ノイズ
- ±0.6mV低入力オフセット電圧
- 1pA小入力バイアス電流
- ユニティゲインで安定
- 負荷容量100pFをロバストに駆動します。
- 内蔵RFIとEMIフィルタと入力ピン
- 40°C～125°Cの広い仕様温度範囲
- コスト最適化アプリケーション向け低電力CMOSアンプ
アプリケーション
- 携帯用電子機器
- モーション検出器（PIR、uWaveなど）
- ウェアラブル（非医療用）
- 圧力トランスミッタ
- プロセス解析（ph、ガス、濃度、力、湿度）
- 電子POS (EPOS)
- ウェアラブルフィットネスとアクティビティモニタ
- ヘッドセット/ヘッドフォンとイヤホン
- パーソナル・エレクトロニクス
- ビル用オートメーション
- 単供給、低圧側、単方向電流センシング回路

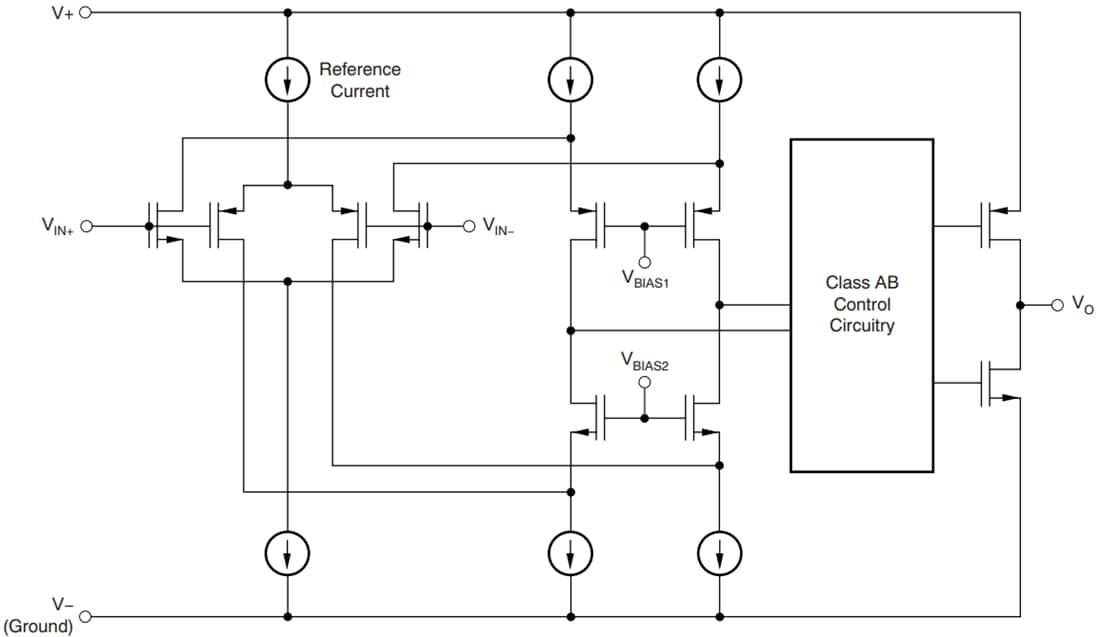

機能ブロック図
データシート
関連開発ツール
Texas Instruments DYY-AMP-EVMオペアンプ評価モジュール（EVM）
DYY-14（SOT-23 THN）パッケージでご用意があるオペアンプの性能テストに使用されます。
Texas Instruments ユニバーサルDIYアンプ回路EVM
エンジニアと日曜大工愛好家に、現実世界のアンプ回路を提供します。
Texas Instruments SMALL-AMP-DIP評価モジュール
インターフェイス接続の速くて簡単な方法を実現することで、小型パッケージオペアンプのプロトタイプ作成をさらに迅速に行うことができます。
公開: 2020-12-10
| 更新済み: 2025-05-15
