Texas Instruments TMAG5173-Q1車載用3Dホール効果センサ
Texas Instruments TMAG5173-Q1車載用3Dホール効果センサは、多様な車載用および産業用アプリケーション向けに設計されています。TMAG5173-Q1は、X、Y、Z軸に3つの独立したホール効果センサを内蔵しています。
TI TMAG5173-Q1センサに搭載された高精度アナログ・シグナル・チェーンは、狭い設計公差が必要なアプリケーションをサポートします。内蔵安全性メカニズムにより、堅牢な機能安全システム設計が可能になります。このセンサは、1D線形測定、2D角度測定、3Dジョイスティック測定、磁気スレッショルドのクロス検出、ユーザー構成可能なさまざまなスイッチ機能アプリケーションに適しています。デジタル・フィルタ・オプションを使用すると、最大32倍のセンサ・データを統合してノイズ性能を向上できます。I2Cインターフェイスは、多様な動作 VCC 範囲に対応すると同時に、マイクロコントローラとのシームレスなデータ通信を確保します。
TMAG5173-Q1には、熱バジェットチェックや特定の磁場の温度補償計算など、複数のシステム機能用の温度センサが内蔵されています。
特徴
- 位置センシング速度と精度を最適化する高精度リニア3Dホール効果センサ
- 感度室温誤差、X、Y、Z軸：±2.5%（最大値）
- 感度ミスマッチの温度ドリフトX-Y軸：±2%（最大値）
- X-Y角度測定室温誤差：±1.1°(最大値)
- X-Y角度測定温度ドリフト：±1.2°(最大値)
- 1軸で20kSPSの変換速度
- 機能安全準拠
- 機能安全アプリケーション向けに開発
- ISO 26,262システム設計を支援する文書を利用可能
- ASIL-Dに準じた体系的な機能
- ASIL B または SIL 2 までのハードウェア完全性
- 車載アプリケーション用にAEC-Q100認定済み： 温度グレード1 –40°C～125°C
- 超低消費電力モード：8nA（代表値）のスリープモード電流
- X、Y、Z軸で線形磁気感度範囲を選択可能
- TMAG5173x1-Q1：40mT、±80mT
- TMAG5173x2-Q1：±133mT、±266mT
- ユーザー定義の磁気および温度スレッショルドクロスからの割り込み信号
- ユニポーラおよびオムニポーラ・スイッチ機能を構成可能
- ゲインおよびオフセット調整付き角度CORDIC計算機能を内蔵
- ノイズ低減のための平均化フィルタを構成可能
- 巡回冗長検査 (CRC) 機能を持つI2Cインターフェイス：最大1MHzのI2Cクロック速度
- I2Cまたは専用INTピンにより変換をトリガ
- さまざまな磁石タイプに対応する温度補償機能を内蔵
- 内蔵温度センサ
- 電源範囲 2.3V～3.6V
- I2CおよびINTピンの公差：5.5V（最大値）
アプリケーション
- ステアリング・コラム制御
- ステアリングホイール制御
- シフター・システム
- 電動バイク
- アクチュエータ
- ドアモジュール
- パワー・シート
- 磁気近接スイッチ
アプリケーション ブロック図

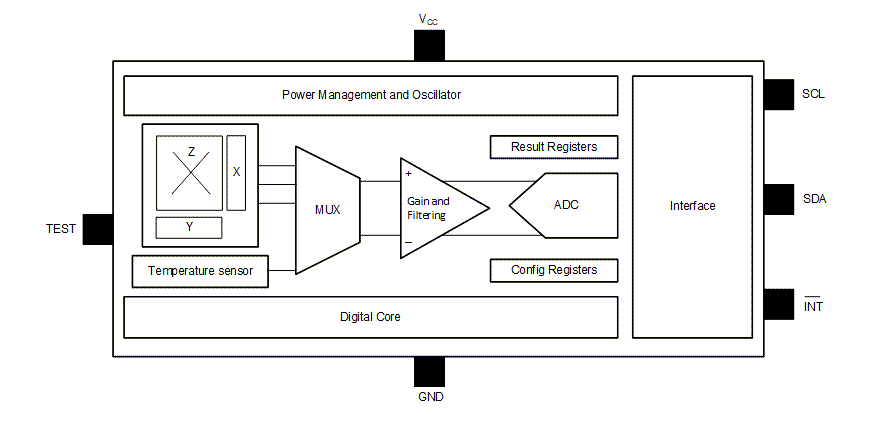

機能ブロック図
Location of X, Y, Z Hall Elements
関連のある開発ツール
Texas Instruments TMAG5173EVMセンサ評価モジュール（EVM）
リニア3Dホール効果センサであるTMAG5173-Q1の主な機能と性能を評価できます。
