TMUX1574の信号経路での電源オフ保護最高3.6Vは、供給電圧が解除(VDD = 0V)場合の絶縁を実現しています。この保護機能がない場合、スイッチが内部ESDダイオードを介して電源レールに逆電力を供給し、システムに損傷を与える可能性があります。
フェイルセーフ・ロジック回路によって、供給ピンの前にロジック制御ピンで電圧を印加できるようになり、デバイスを損傷から保護します。すべての制御入力には1.8Vロジック互換閾値があり、有効な電源電圧範囲での動作時に、TTLおよびCMOSロジック互換性の両方が保証されます。ロジックピンの統合プルダウン・レジスタによって、システムサイズの縮小とコスト削減のための外付けコンポーネントが排除されています。
特徴
- 広い電源電圧範囲: 1.5V~5.5V
- 低オン容量: 7.5pF
- 低オン抵抗: 2Ω
- 高帯域幅: 2GHz
- -40°Cから+125°Cの動作温度
- 1.8Vロジック互換性
- 電源を超えて入力電圧に対応
- ロジックピンの内蔵プルダウン・レジスタ
- 双方向信号経路
- フェイルセーフ・ロジック
- 電源オフ保護最高3.6V信号
- SN74CBTLV3257との互換性があるピン配列
アプリケーション
- サーバ
- データ・センタ・スイッチとルータ
- 無線インフラストラクチャ
- PC/ノートPC
- ビルオートメーション
- グリッドインフラ
- ePOS
- 電化製品
- フラッシュメモリ共有
- JTAG多重化
- SPI多重化

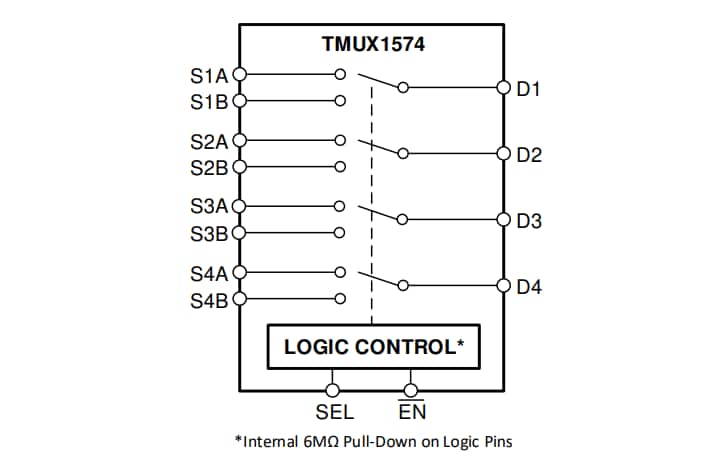

機能ブロック図
