Texas Instruments TMUX1575EVMスイッチ評価モジュール（EVM）
Texas Instruments TMUX1575EVMスイッチ評価モジュール（EVM）は、16ピンWSCP (YCJ) パッケージに収められたTMUX1575の評価をサポートします。この評価モジュールは、特にDCパラメータを対象に、Texas Instruments TMUX1575の迅速なプロトタイピングと試験に使用できます。
特徴
- 小型WSCP（YKB）パッケージに収められたTMUX1575デバイス
- 2台の電源デカップリング・コンデンサ（1μF、0.1μF）
- WSCP（YKB）パッケージに収められた16ピンTMUX1575の迅速なプロトタイピングと試験の実施
- 試験ポイントとジャンパアクセスがあるすべての16の信号経路
- すべての12本のソースおよびドレイン・ピンには、試験セットアップの簡単な構成を目的にそれぞれ2つの0805パッドがあります。
- デバイスのチャンネル2および3のSMAコネクタ（TMUX1575の高速評価向け）

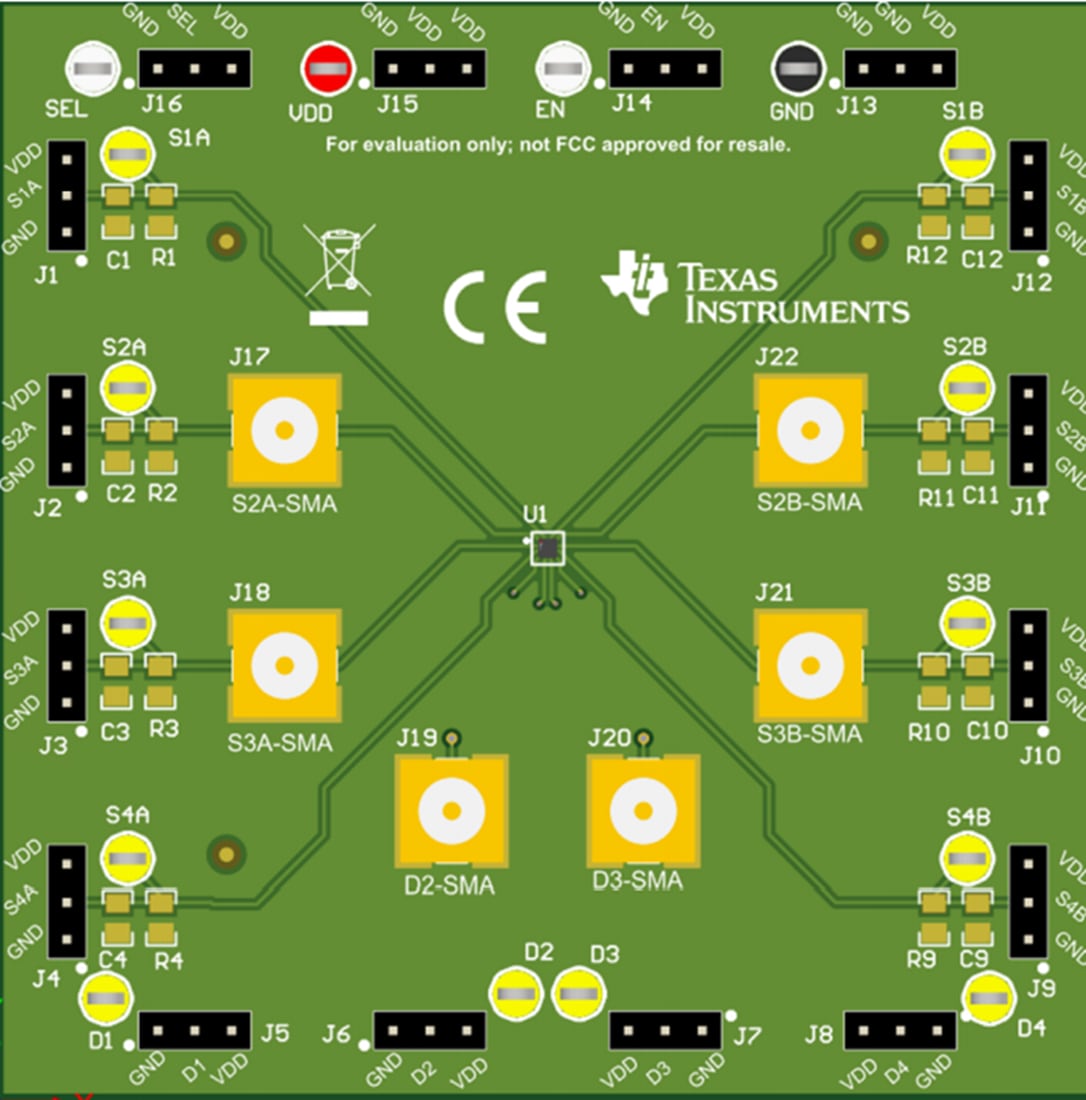

ボード・レイアウト
関連製品
Texas Instruments TMUX1575 2:1 SPDTパワーOFF保護スイッチ
4チャネルの2:1（SPDT）構成の相補型金属酸化膜半導体（CMOS）スイッチです。
公開: 2021-03-12
| 更新済み: 2022-03-11
