Texas Instruments TMUX541x 4チャンネル（SPST）スイッチ
Texas Instruments TMUX541x 4チャンネル（SPST）スイッチは、独立して選択可能な4つの1:1、単極単投（SPST）スイッチチャンネルが搭載されている汎用の相補型金属酸化膜半導体（CMOS）スイッチデバイスです。このデバイスは、単一電源 (4.5V～50V)、デュアル電源 (±4.5V～ ±25V)、または非対称電源 (VDD = 37.5V、VSS = -12.5Vなど) で動作します。TMUX541xは、ソース (Sx) およびドレイン (Dx) ピンで、VSSからVDDまでの範囲の双方向アナログおよびデジタル信号をサポートします。
Texas Instruments TMUX541xのスイッチは、SELxピンの適切な論理制御入力によって制御されます。TMUX541xには、ブレーク・ビフォア・メーク・スイッチングが備わっており、クロスポイントおよび多重化アプリケーションでの使用を可能にします。
特徴
- 両電源範囲：±4.5V～±25V
- 4.5V～50Vの単一電源範囲
- 非対称のデュアル電源に対応 (例：VDD = 37.5V、VSS = -12.5V)
- 1.8Vの論理互換性
- 低オン抵抗：21Ω（標準）
- 低オン容量 : 12pF（標準）
- 超低オン抵抗平面度：0.005Ω（標準）
- 低オン漏洩電流：0.002nA（標準）、40nA（最大）
- 低電荷注入：13pC（標準）
- -40°C～+125°Cの動作温度
- レール・ツー・レール動作
- 双方向電流計測動作
- ブレーク・ビフォア・メーク・スイッチング（TMUX5413）
アプリケーション
- サンプルアンドホールド回路
- フィードバックのゲインスイッチング
- 信号絶縁
- 半導体テスト装置
- プログラマブル・ロジック・コントローラ（PLC）
- ファクトリーオートメーションと制御
- 業務用オーディオ機器
- 計測機器：ラボ用、分析用、携帯用
- データ収集システム（DAQ）
- 光学テスト装置

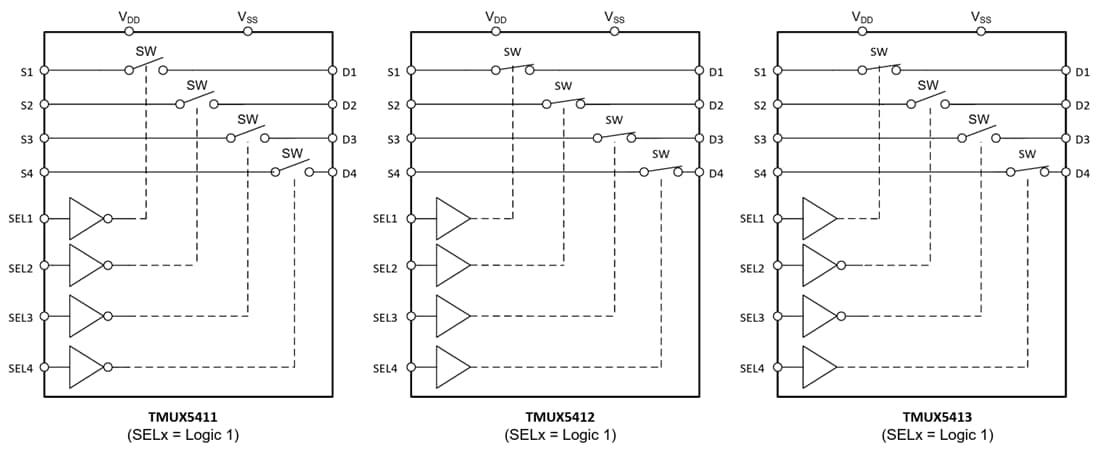

機能ブロック図
開発ツール
Texas Instruments TMUX-24PW-EVMアナログスイッチ評価モジュール
このモジュールを使用すると、TIのTMUX製品ラインの迅速なプロトタイピングとDC特性が可能になります。
Texas Instruments TMUXBQB-DYYEVM Multiplexer評価モジュール
TIのTMUX製品の製品ラインの迅速なプロトタイピングとDC特性が可能になります。
