Texas Instruments TMUX621x 4チャンネルマルチプレクサ
Texas Instruments TMUX621x 4チャンネルマルチプレクサは、相補型金属酸化膜半導体（CMOS）スイッチで、4つの独立した選択可能な1:1、単極、単投（SPST）スイッチチャンネルが備わっています。このデバイスは、単電源（4.5V～36V）、デュアル供給（±4.5V～±18V）、または非対称供給（VDD = 12V、VSS =–5Vなど）で作動します。TMUX621xは、VSS～VDDの範囲まで、ソース（Sx）およびドレイン（Dx）ピンで、双方向アナログおよびデジタル信号をサポートしています。
Texas Instruments TMUX621xのスイッチは、SELxピンでの適切なロジック制御入力によって制御されます。TMUX621xは、高精度スイッチとマルチプレクサ・ファミリのデバイスの一部で、onおよびoff漏洩電流が非常に低く抑えられており、高精度測定アプリケーションに使用できます。
特徴
- 両電源範囲：±4.5V～±18V
- 単電源範囲：4.5V～36V
- 2Ω低ON抵抗
- 大電流サポート：370mA（最大）
- 動作温度：-40°C～+125°C
- 1.8Vロジック互換
- フェイルセーフ・ロジック
- レールツーレールの動作
- 双方向電流計測動作
アプリケーション
- サンプルアンドホールド回路
- フィードバックのゲインスイッチング
- 信号絶縁
- フィールドトランスミッタ
- プログラマブルロジックコントローラ（PLC）
- 工場オートメーションと制御
- 超音波スキャナ
- 患者モニタリングと診断
- 心電図（ECG）
- データアクイジションシステム（DAQ）
- 半導体テスト装置
- LCDテスト
- 計測機器（ラボ、分析、ポータブル）
- 超音波スマートメーター（水、ガス）
- 光ネットワーキング
- 光学テスト装置

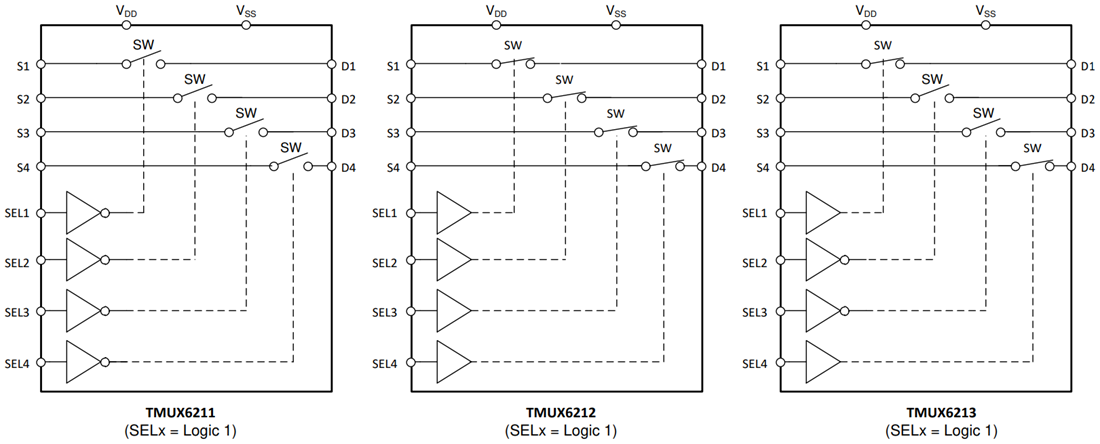

機能ブロック図
公開: 2021-03-22
| 更新済み: 2022-03-11
