Texas Instruments TMUX7236 2:1（SPDT）2チャンネル高精度スイッチ
Texas Instruments TMUX7236 2:1（SPDT）2チャンネル高精度スイッチは、相補型金属酸化膜半導体（CMOS）スイッチで、デュアルチャンネル2:1構成でのラッチアップ耐性があります。このデバイスは、デュアル供給（±5V～±22V）、単電源（5V～44V）、または非対称供給（VDD = 12V、VSS =–5Vなど）で作動します。TMUX7236は、VSS VDDの範囲まで、ソース（Sx）およびドレイン（D）ピンでの、双方向アナログおよびデジタル信号をサポートしています。
すべての制御回路は1.8V～VDDのロジックレベルを実現しており、有効な電源電圧範囲での動作時にTTLおよびCMOSロジック互換性の両方が保証されます。フェイルセーフ・ロジック回路によって、供給ピンの前に制御ピンで電圧を印加できるようになり、デバイスを損傷から保護します。
Texas Instruments TMUX72xxファミリは、ラッチアップ耐性を実現しています。この機能によって、一般的に過電圧事象に起因するデバイス内の寄生構造の間に発生する、望ましくない大電流事象が防止されます。ラッチアップ状態は、通常は電源レールがオフになるまで続き、デバイスの障害につながる可能性があります。ラッチアップ耐性機能によって、TMUX72xxファミリのスイッチとマルチプレクサを過酷な環境で使用できます。
特徴
- ラッチアップ耐性
- ±4.5V～±22Vデュアル供給範囲
- 4.5V～44V単電源範囲
- 2Ω低ON抵抗
- 330mA（最大）（WQFN）大電流サポート
- 動作温度：-40°C～+125°C
- 1.8Vロジック互換
- ロジックピンの内蔵プルダウン・レジスタ
- フェイルセーフ・ロジック
- レールツーレールの動作
- 双方向電流計測動作
アプリケーション
- ガスメーター
- 流量トランスミッタ
- 工場オートメーションと工業制御
- プログラマブル・ロジック・コントローラ（PLC）
- アナログ入力モジュール
- 半導体テスト
- データアクイジションシステム
- 超音波スキャナ
- 光ネットワーキング
- 光学テスト装置
- 遠隔無線ユニット
- 有線ネットワーキング
- 患者モニタリングと診断

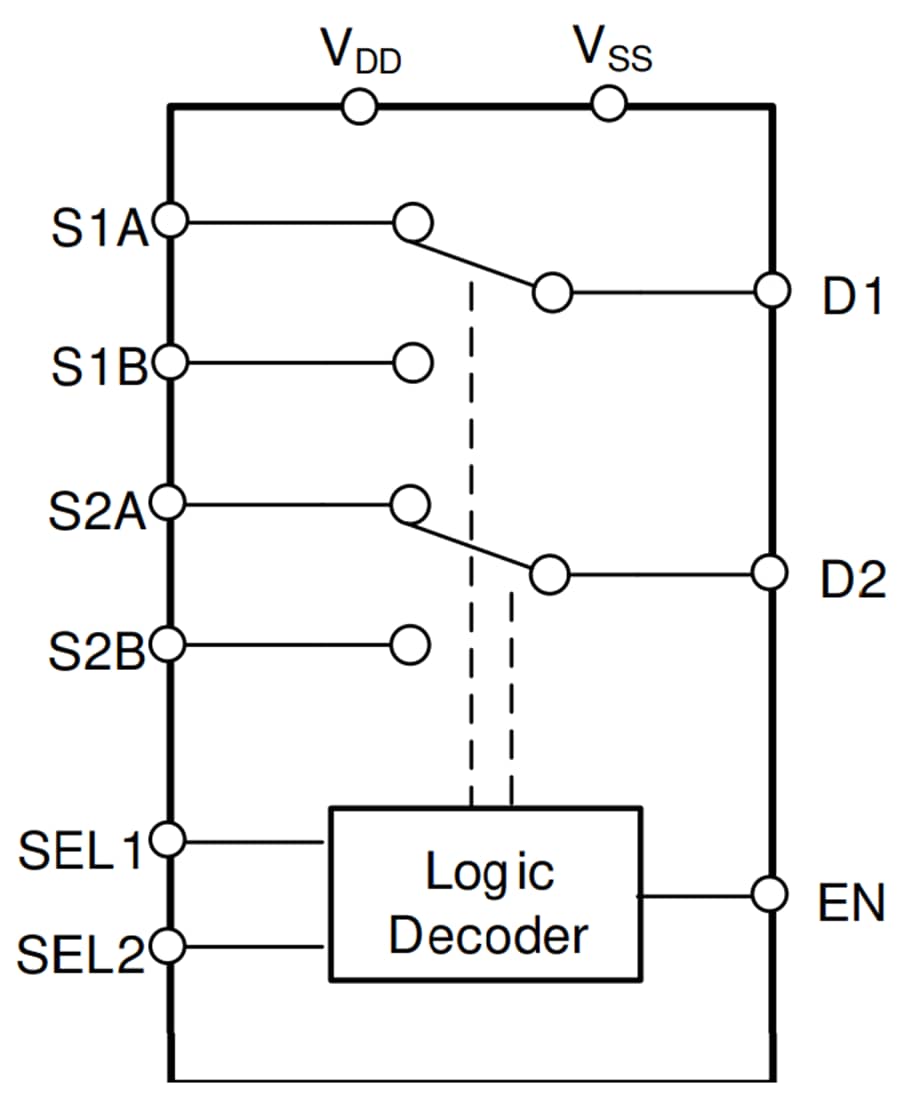

機能ブロック図
