Texas Instruments TPS543521EVM評価モジュール
Texas Instruments TPS543521EVM評価モジュールは、TPS543521コンバータの評価を目的とする、包括的な組み立てとテスト実施済みの回路です。TPS543521は、設計の柔軟性が高い、高効率で高電圧入力に対応した、使いやすい同期整流降圧コンバータです。
TI TPS543521EVMは、3.8V～18Vの入力電圧範囲で動作する構成を採用しており、5.0Vのレギュレーション済み出力で最大5Aの負荷電流を供給します。動作モード、ソフトスタート時間、スイッチング周波数など、本デバイスのほとんどの設定は、ジャンパを使用して簡単に調整または設定できます。
特徴
- 入力電圧範囲: 3.8V～18V
- Eco-ModeまたはFCCM (強制連続導通モード) での動作を選択可能
- 最大5Aの連続出力電流
- 調整可能なスイッチング周波数
- 使いやすく小さい設計サイズ
アプリケーション
- 医療/ヘルスケア、ビル・オートメーション、試験/測定機器
- 複合機 (マルチファンクション・プリンタ) /企業向けプロジェクタ
- 携帯電子機器/ネットワーク接続の周辺機器
- 有線ネットワークと無線インフラ
キット内容
- TPS543521EVM 回路基板
- EVMに関する事項を読む
- プロトタイプEVM免責事項 お読みください
関連コンバータ
Texas Instruments TPS543x21同期降圧コンバータ
TPS543321、TPS543421、TPS543521を含み、これらはそれぞれ3A、4A、5Aの連続出力電流を提供します。
テストセットアップ

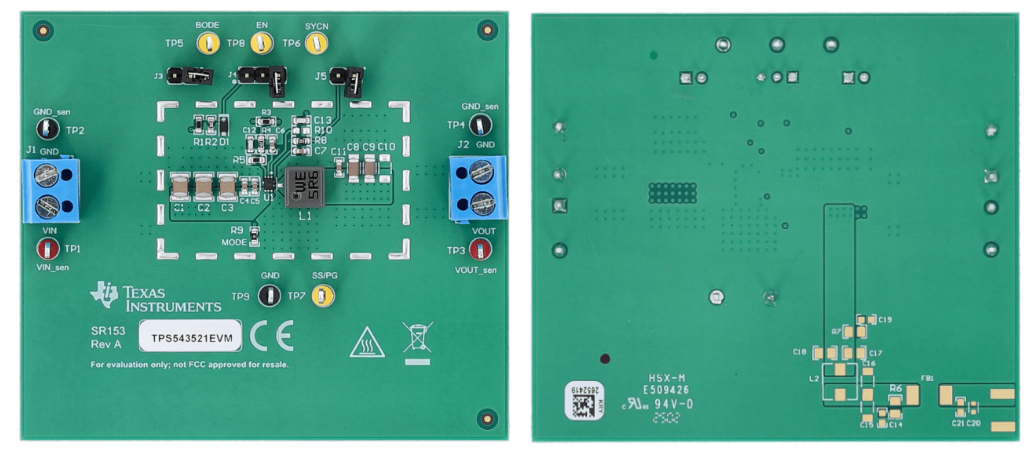

レイアウト
公開: 2025-05-29
| 更新済み: 2025-06-05
