Texas Instruments TPS92643EVM-204レギュレータ評価モジュール
Texas Instruments TPS92643EVM-204レギュレータ評価モジュール（EVM）は、設計者が大電流LEDドライブアプリケーション用に設計されたTPS92643-Q13.0Aバックスイッチングレギュレータの動作と性能を評価するのに役立ちます。TPS92643-Q1は、高輝度発光ダイオード（LED）の制御を目的としています。このデバイスは、広い入力電圧範囲（5.5V〜40V）、PWM調光機能、アナログ調光機能、および入力低電圧ロックアウト保護を備えています。また、故障検出、内部5Vレギュレータ、およびオンボード1.6kHz PMW信号のデューティサイクル制御を実行する機能も搭載されています。
Texas Instruments TPS92643EVM-204は、5.5V~36V（公称14V）の入力電圧範囲で動作するように設計された高輝度LEDドライバを実現しています。この評価モジュールには、およそ3Vおよび440kHzで動作する約32VのLEDスタックを対象とした、2.5A（3Aまでプログラミング可能）のデフォルト出力電流があります。TPS92643-Q1は、高効率、高速PWM調光、広範囲にわたる正確なアナログ調光の実現に貢献します。
特徴
- 車載アプリケーションを対象としたAEC-Q100認定を取得済
- グレード1 (–40°C~125°C 周囲動作温度)
- デバイスHBM分類レベルH1C
- デバイスCDM分類レベルC2
- サイクル別のスイッチ過電流保護
- 公称スイッチング周波数
- 440kHz
- 5.5V～40Vの広いバイアス入力電圧範囲
- 適応型ON時間平均電流制御
- LEDオープンおよびショート故障監視と報告
- スイッチ熱保護
- 高度調光動作
- 高精度アナログ調光
- 外部PWM調光入力をサポート

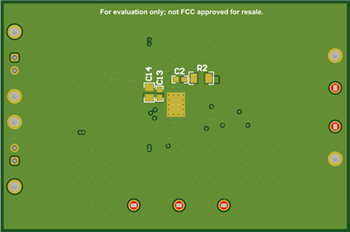

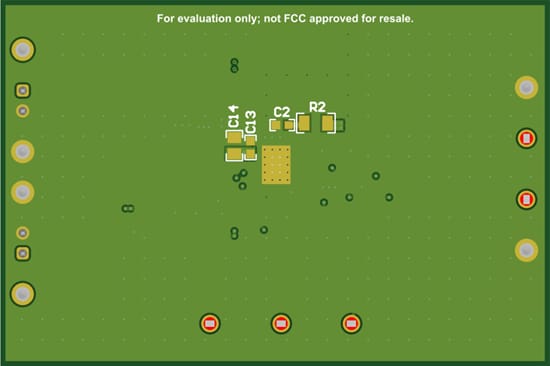

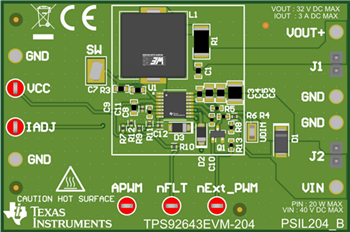

ボードレイアウト
