Texas Instruments TPSM365Rx同期整流降圧コンバータパワーモジュール

Texas Instruments TPSM365Rx同期バックコンバータパワーモジュールは、600mA、65V入力同期降圧DC/DCパワーモジュールで、コンパクトな3.5mm x 4.5mm x 2mm、11ピンQFNパッケージに収められています。このデバイスには、統合インダクタとブートコンデンサが搭載されたパワーMOSFETが組み込まれています。使いやすいTPSM365Rxは、無負荷時4µA_{の超低動作_IQ を実現します (24V～3.3V VOUT})。TPSM365Rxは、1V～13Vの範囲に対応する調整可能な出力電圧オプションでご用意しています。このデバイスは、優れたEMI性能とスペースに制約のあるアプリケーションを対象に最適化されています。

TI TPSM365Rxには、内部補償が備わったピーク電流モード制御スキームが活用されており、最小限の出力容量で安定した動作を維持できます。高精度のEN機能による起動時およびシャットダウン時のデバイスの正確な制御、オープンドレインの
PGOOD出力による出力電圧状態の正確な表示を実現します。TPSM365Rxには、プリバイアス起動、過電流、温度保護機能が搭載されており、TPSM365Rxは広範な産業用アプリケーションへの実装に最適です。

TPSM365Rxの小型HotRod™QFNパッケージ技術によって、熱性能と低EMIが向上します。

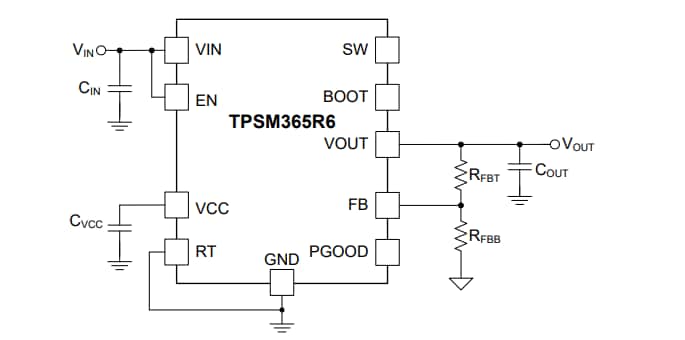

特徴

機能安全対応
- 機能安全システム設計を支援する文書を利用可能
多目的性の同期バックDC/DCモジュール
- 統合MOSFET、インダクタ、コントローラ
- 広い入力電圧範囲：3V～36V
- 入力過渡保護：最大40V
- 接合部温度範囲–40°C～+125°C
- 4.5mm x 3.5mm x 2mmオーバーモールド・パッケージ
- RTピンを使用して200kHz～2.2MHzの間で調整できる周波数
全負荷範囲での超高効率
- 12V_{_VIN 、5V VOUT} 、1MHz、_IOUT = 2.5Aで88%を上回る効率
- 24V_{_VIN 、5V VOUT} 、1MHz、_IOUT = 2.5Aで87%を上回る効率
- 無負荷時IQ：13.5V_VIN で最小1.5μA

超低EMI要件向けに最適化済:
- デュアルランダム・スペクトラム拡散 - DRSS
- リードパッケージでのフリップチップ - FCOL
- インダクタとブートコンデンサの統合
- CISPR 11、Class Bに準拠
出力電圧と電流オプション
- 1V～15Vの調整可能な出力電圧
